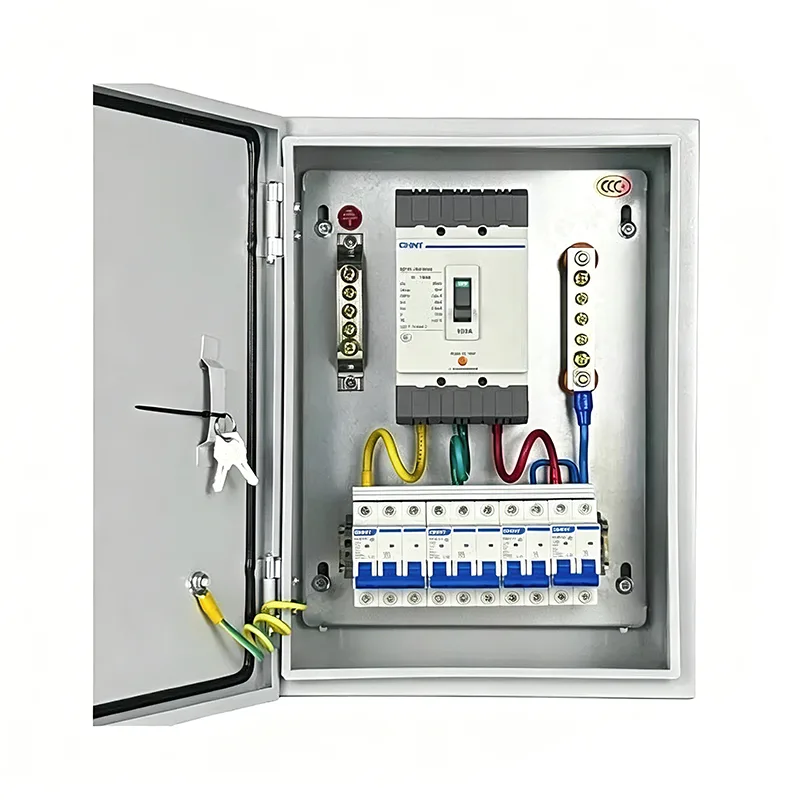

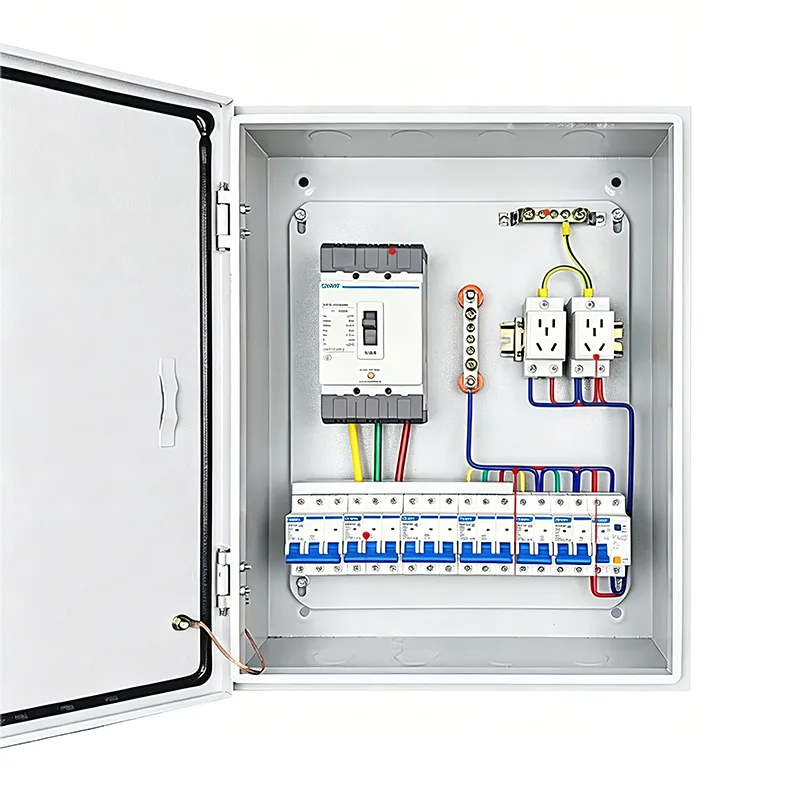

Set mic complet de cutii de distribuție a energiei

Setul mic complet de cutii de distribuție a energiei integrează diverse componente electrice conform unei scheme de circuite specifice, instalate într-un mic dulap metalic. Deși mic, este o unitate completă a sistemului de alimentare. Shangming este furnizorul acestui produs și oferim, de asemenea, diverse alte tipuri de dulapuri și cutii de distribuție.

Compoziția produsului

Setul complet mic de cutii de distribuție a energiei Shangming prezintă un design avansat și o calitate fiabilă. Din punct de vedere al componentelor, această serie nu este doar o colecție de cutii de distribuție multiple, ci mai degrabă o colecție de unități modulare configurate științific pe baza logicii sistemului electric, a diviziunii funcționale și a coordonării instalării.

1. Sistem de suport pentru cutie

Această parte este responsabilă pentru protecția fizică a cutiei.

Carcasă: de obicei realizată din tablă de oțel laminată la rece sau oțel inoxidabil.

Șine de montare: șine metalice standard dispuse orizontal în interiorul cutiei pentru montarea rapidă a întrerupătoarelor și a altor componente.

Panou: Prevazut cu usa; este disponibilă o ușă de vizionare personalizabilă, expunând doar mânerul de acționare a întreruptorului pentru a preveni contactul accidental cu piesele sub tensiune.

2. Sistem primar de distribuție

Sistemul de distribuție primară se ocupă de distribuția energiei, oferind control și protecție.

Întrerupător principal: întrerupătorul principal de control pentru întreaga cutie, utilizat pentru întreruperi de urgență sau întreținere.

Întrerupător miniatural: Oferă protecție la suprasarcină și scurtcircuit pentru fiecare circuit de ramură.

Dispozitiv de curent rezidual (RCD): Monitorizează scurgerea curentului și oprește instantaneu alimentarea în caz de risc de șoc electric.

Protector de supratensiune: Absoarbe instantanee tensiunea ridicata generata de loviturile de fulgere sau fluctuatiile retelei de alimentare, protejand aparatele electrice de precizie din aval.

3. Sistem auxiliar și de monitorizare

Indicatoare luminoase: roșu pentru funcționare, verde pentru oprire, galben pentru defecțiune, afișând starea curentă a puterii.

Instrument de măsurare: contor de energie mic montat pe șină DIN pentru monitorizarea tensiunii, curentului sau consumului de energie.

Bloc terminal: Pentru conectarea ordonată a cablurilor de sarcină externe, facilitând întreținerea ulterioară.

4. Conexiuni electrice și accesorii

Bare colectoare: Bare colectoare din cupru în formă de pieptene sau în formă de furcă, înlocuind jumperii dezordonați, făcând conexiunile între întrerupătoarele mai compacte și reducând generarea de căldură.

Împământare și bara de împământare: folosește benzi de cupru dedicate pentru a conecta central firele de neutru și de împământare ale tuturor circuitelor.

Cablaj intern: fire ignifuge care îndeplinesc cerințele actuale de clasificare, direcționate prin canale de cablu cu marcaje clare ale numărului de fire.

Cum să alegi cutia de distribuție completă potrivită?

Înainte de a începe un proiect, este esențial să identificați corect configurația completă a cutiei de distribuție. Selecția necorespunzătoare poate duce la redundanță funcțională, costuri irosite, dificultăți de instalare sau extindere viitoare limitată.

Pasul 1: Definiți scenariile aplicației și caracteristicile de încărcare

Vă rugăm să confirmați următoarele întrebări:

1. Unde va fi folosit?

Atelier de uscare în interior → IP40 este suficient

În aer liber/cameră de pompe/litor de mare → Necesită IP54/IP65, material din oțel inoxidabil

2. Ce echipament va alimenta?

Iluminare/prize: monofazat, curent scăzut (≤32A)

Motoare/mașini de sudură: trifazate, curent ridicat (≥32A), necesită relee termice/contaminatori

Dispozitive inteligente: Necesită 24V DC, interfață de comunicare

3. Este necesar controlul automat?

Pornire/Oprire manuală → Cutie de alimentare de bază

Logica automată/Monitorizare de la distanță → Necesită caseta PLC/HMI

Pasul 2: Calculați parametrii electrici și determinați capacitatea

1. Estimarea încărcăturii totale

Listați puterea (kW) și tensiunea de funcționare a tuturor echipamentelor electrice. Dacă aveți dificultăți, echipa tehnică Shangming vă poate ajuta să confirmați.

Calculați curentul total, considerând un factor de simultaneitate Kx = 0,7–0,9;

Exemplu:

3 x motoare de 5,5kW (380V) → Curentul unui singur motor ≈ 11A, curent total ≈ 3 × 11 × 0.8 = 26.4A;

Iluminat 5kW (220V) → Curent ≈ 23A;

Linia principală de intrare recomandată ≥63A.

2. Planificarea circuitului ramificat

Fiecare tip de sarcină ar trebui să aibă un circuit independent pentru a evita interferențele. Curentul unui singur circuit ≤ 80% din valoarea nominală a întreruptorului.

Echipamentele importante se recomandă să aibă un circuit separat + UPS.

Pasul 3: Determinați numărul și combinația de incinte

Scenariu simplu: 1 carcasă integrată

Scenariu mediu-complex: 2–3 incinte

Complexitate ridicată și cerințe de securitate ridicate: 3–6 carcase

Pasul 4: Selectați nivelul și materialul de protecție

Produsele Shangming oferă niveluri de protecție de la IP30 la IP66, iar materialele includ oțel laminat la rece și oțel inoxidabil.

Dacă aveți cerințe de siguranță și inteligență și trebuie să îmbunătățiți confortul întreținerii viitoare pe baza locației specifice de instalare, vă rugăm să comunicați cu noi. Shangming va analiza fezabilitatea și va furniza o ofertă și mostre în termen de 1-2 zile lucrătoare, pe baza desenelor și cerințelor tehnice.

FAQ

Î: De ce să alegeți un set complet mic de cutii de distribuție a energiei în loc de un singur dulap mare?

R: Cutiile de distribuție mici și complete pot fi combinate în mod flexibil cu diferite carcase funcționale în funcție de nevoile reale. Unele cabluri și componente sunt pre-integrate din fabrică, făcând instalarea la fața locului mai simplă și mai rapidă și potrivite pentru spații înguste sau neregulate. În timpul întreținerii, zonarea funcțională este clar definită, facilitând depanarea și repararea.

Î: Cum se efectuează întreținerea și inspecția zilnică?

R: Verificați trimestrial starea de funcționare a tuturor întrerupătoarelor și contactoarelor pentru a vă asigura că nu există supraîncălzire sau slăbire.

Curățați în mod regulat praful acumulat în interiorul carcasei, în special ventilatorul de răcire și filtrele. Verificați etanșările tocului ușii pentru ușurință și fisuri și înlocuiți-le dacă este necesar.

Înregistrați rezultatele inspecției și acțiunile corective după fiecare întreținere pentru trasabilitate.
