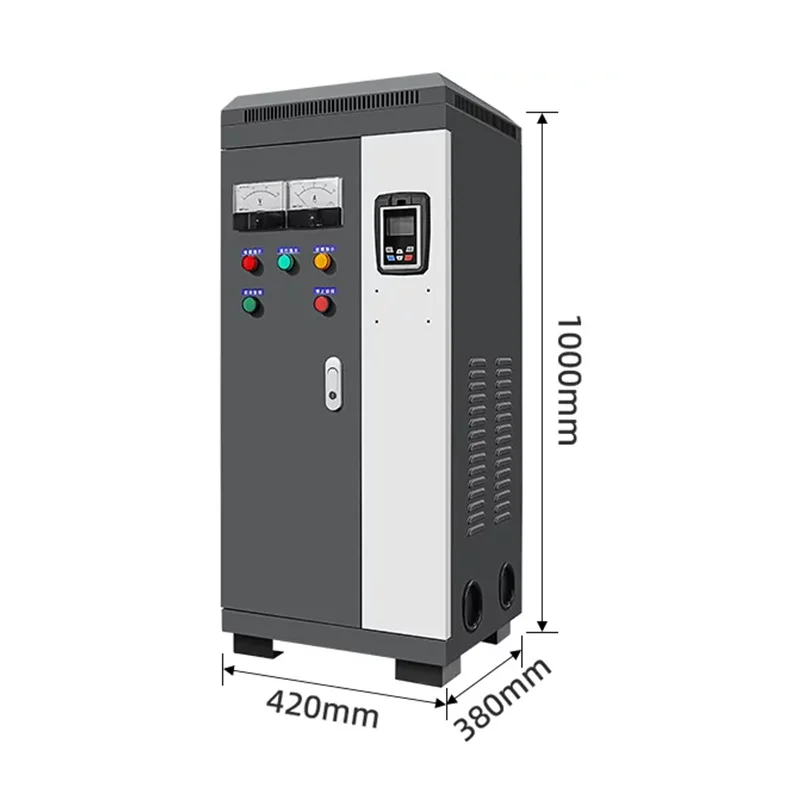

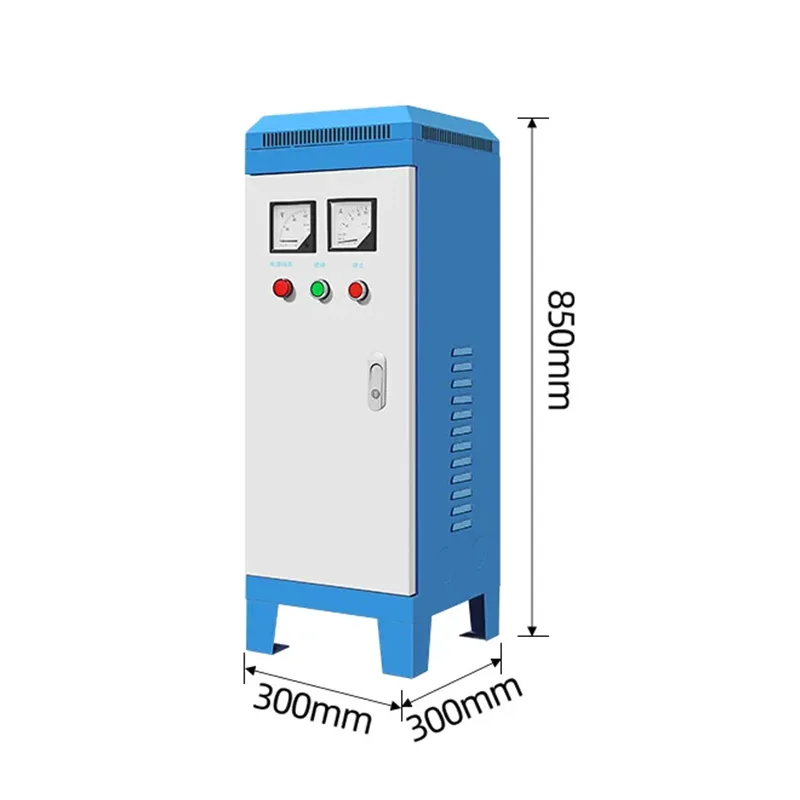

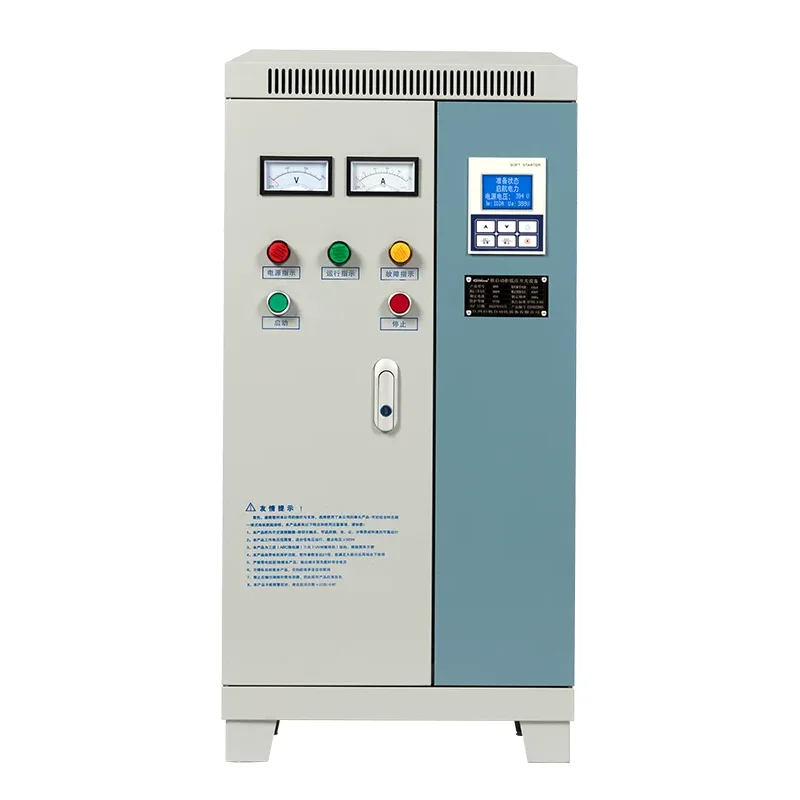

Dulap de distribuție a energiei pentru pornire moale de joasă tensiune

Shangming este un producător și furnizor de dulapuri de distribuție a energiei cu pornire moale de joasă tensiune din China. Acest echipament de înaltă performanță, de înaltă calitate, nu numai că îndeplinește funcții convenționale de distribuție a puterii, dar controlează și curentul de pornire și cuplul motorului prin tehnologia de pornire uşoară, reducând șocurile electrice și mecanice.

De ce este nevoie de un dulap de distribuție cu pornire moale de joasă tensiune?

Pornirea tradițională la tensiune completă prezintă două probleme majore:

Creștere de curent: curentul de pornire poate atinge de 5-7 ori curentul nominal, provocând cu ușurință o scădere bruscă a tensiunii rețelei, afectând alte echipamente de pe aceeași linie și chiar provocând declanșarea falsă a întrerupătoarelor.

Uzură mecanică: cuplul imens instantaneu poate exercita un impact enorm asupra arborilor motorului, curelelor, reductoarelor sau conductelor pompei de apă, scurtând durata de viață a echipamentului.

Cu toate acestea, dacă alegeți dulapul nostru de distribuție a demarorului ușor de joasă tensiune, puteți controla tensiunea prin tiristoare, permițând motorului să crească fără probleme de la tensiunea zero la tensiunea nominală. Curentul de pornire este de obicei limitat la aproximativ 2-3 ori curentul nominal.

Principiul de lucru

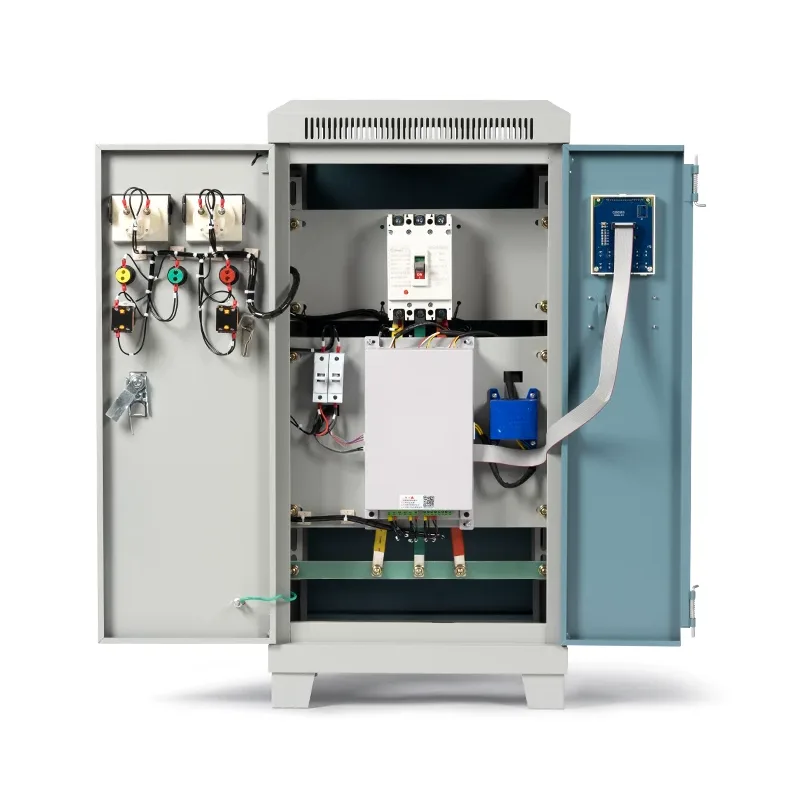

În timpul fazei de pornire, dulapul de distribuție a puterii de pornire moale de joasă tensiune modifică unghiul de conducere al tiristoarelor, crescând treptat tensiunea aplicată motorului, permițând o pornire lină.

După pornire, contactorul de bypass se cuplează, iar demarorul progresiv intră în stare de repaus. La oprire, controlează, de asemenea, tensiunea pentru a scădea treptat, prevenind efectele loviturii de berbec cauzate de oprirea bruscă.

Dacă nu se folosește un soft starter și se folosește un motor tradițional, creșterea bruscă a curentului în timpul pornirii poate duce la diverse probleme, cum ar fi căderea de tensiune, impactul echipamentului, fluctuațiile rețelei și uzura mecanică.

Parametrii tehnici

Scenarii de aplicare

Dulapurile de distribuție cu demaroare soft de joasă tensiune sunt ideale pentru aplicații cu putere mare a motorului, sensibile la șocurile de pornire și unde există cerințe pentru durata de viață a echipamentului și stabilitatea rețelei electrice. De asemenea, am furnizat acest produs clienților din multe industrii diferite.

Pașii de instalare și punerea în funcțiune inițială

Înainte de instalare, asigurați-vă că camera de distribuție are spațiu suficient pentru a găzdui dulapul de distribuție a puterii de la pornire moale de joasă tensiune, cu un pasaj de funcționare (lățime recomandată ≥ 1,2 m). Zona de instalare trebuie să aibă o podea plană, iar oțelul canalului de fundație trebuie să fie bine sudat și împământat.

În timpul instalării, confirmați dacă intrarea/ieșirea cablului este de jos înăuntru/de jos în afară sau de sus înăuntru/de sus și planificați în avans șanțul de cablu sau jgheabul de cabluri. Pentru dulapurile cu pornire progresivă >110kW, este necesar un dispozitiv de răcire cu aer forțat.

În timpul punerii în funcțiune inițială, reconfirmați că dulapul nu este deteriorat, vopseaua este intactă și marcajele sunt clare.

Apoi, verificați conexiunile electrice, verificând fiecare cablare a circuitului primar pentru a vă asigura că nu există conexiuni slăbite sau conexiuni incorecte.

De asemenea, este necesar un test de interblocare cu cinci probe, verificând funcționarea normală a fiecărui punct de interblocare. Simulați scurtcircuite și suprasarcini folosind dispozitivul de protecție integrat pentru a verifica acuratețea acțiunilor de protecție.

Dacă există un sistem secundar, verificați funcționarea normală a RS485 sau a altor interfețe de comunicație.

În cele din urmă, efectuați mai multe teste de pornire în condiții de gol, ajustând parametrii de pornire la setări optime.
