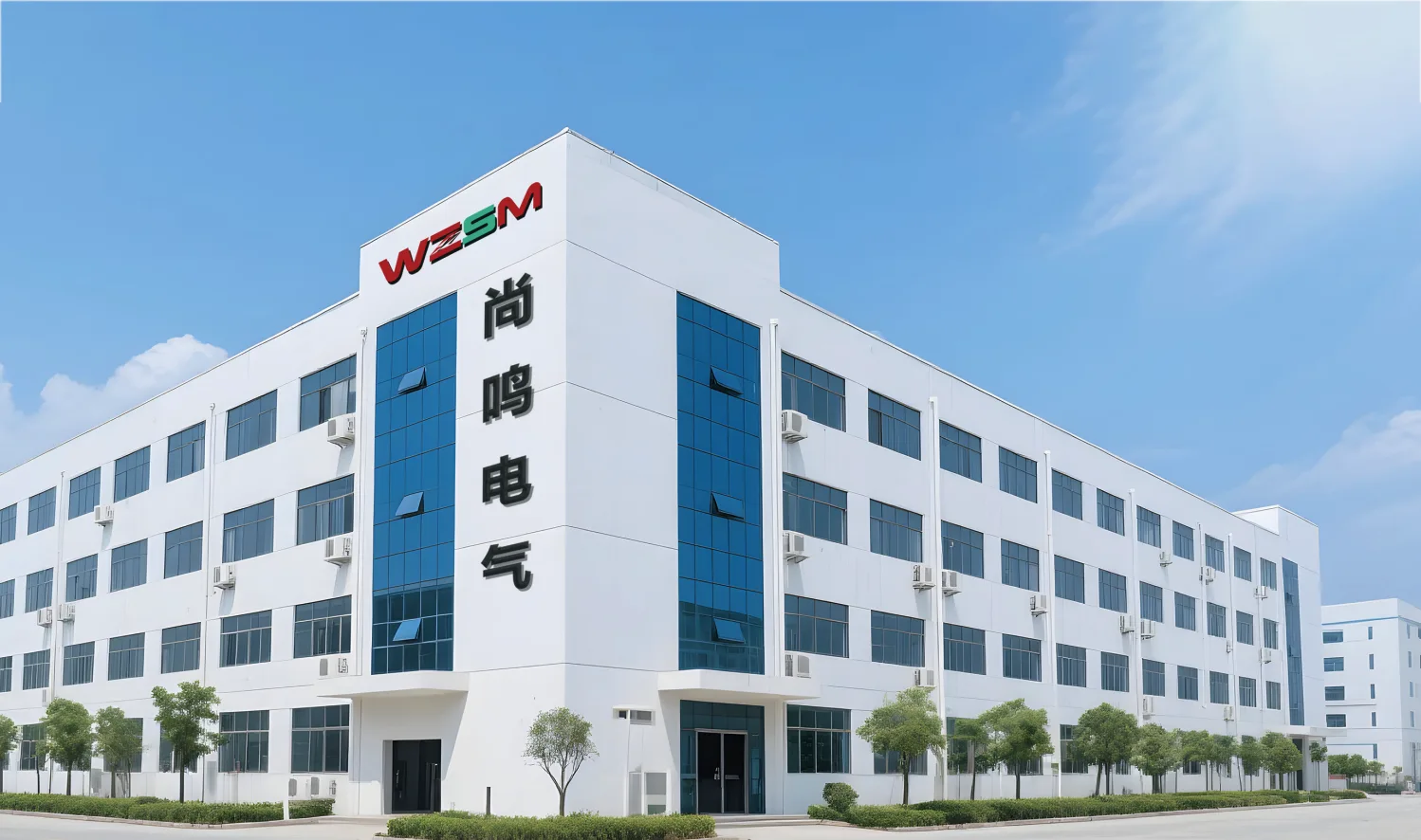

Wenzhou Shangming Electric Co., Ltd. este un producător și furnizor de top de echipamente electrice premium.

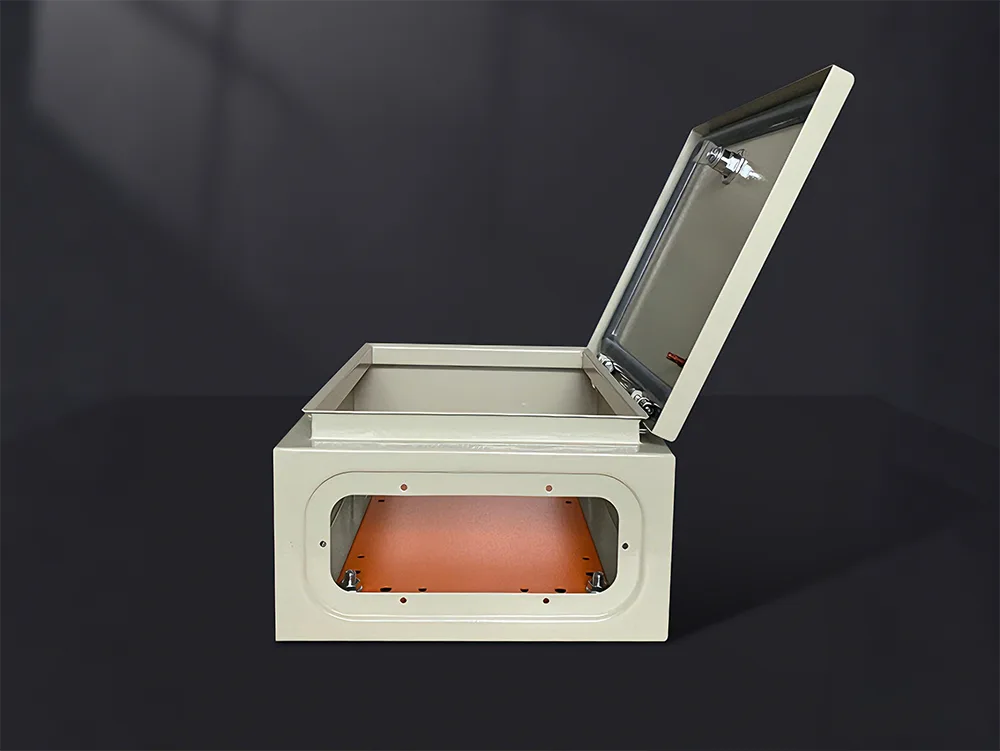

Shangmingeste un producător și furnizor de încredere de carcase pentru cutii de distribuție. Cu experiența noastră vastă, oferim produse într-o varietate de materiale și specificații și, de asemenea, putem oferi soluții personalizate adaptate nevoilor dumneavoastră specifice.

Caracteristici cheie

1. Protecție fizică: Oferă protecție împotriva pătrunderii prafului, apei și obiectelor străine, prevenind în același timp contactul accidental între personal și componentele sub tensiune.

2. Izolare de siguranță: Izolează echipamentele de înaltă tensiune și curent ridicat de mediul de operare, reducând astfel riscurile de electrocutare și incendiu.

3. Platformă de montare a componentelor: Carcasa cutiei de distribuție are șine DIN, suporturi de montare și găuri pre-forate pentru a facilita instalarea standardizată a componentelor, cum ar fi întrerupătoarele și contoarele de electricitate.

4. Ecranarea electromagnetică: Minimizează impactul interferențelor electromagnetice externe asupra circuitelor interne de control.

5. Adaptabilitate la mediu: Prin utilizarea diferitelor materiale și grade de protecție, carcasa este potrivită pentru o gamă largă de medii, inclusiv setari interioare, exterioare și industriale.

Componente structurale

Ușa dulapului: Disponibil în opțiuni de uși transparente și solide; configurațiile personalizate sunt disponibile de la Shangming.

Placa de montare: O placă metalică utilizată pentru fixarea internă a componentelor; este detasabil pentru a facilita asamblarea in afara dulapului.

Knockouts: Porturi de intrare pentru cabluri pre-perforate concepute pentru a găzdui cabluri de diferite diametre.

Garnitură de etanșare: O garnitură foarte elastică care căptușește perimetrul panoului ușii, servind drept element critic pentru asigurarea gradului de protecție IP specificat.

Bolt de împământare: Esențial pentru a vă asigura că carcasa metalică este împămânțată în mod fiabil, prevenind astfel ca carcasa să devină sub tensiune electrică.

Scenarii de aplicare

I. Construirea sistemelor de distribuție a energiei de joasă tensiune

Carcasele noastre de distribuție servesc ca cutii de distribuție pentru clădirile comerciale, etajele rezidențiale și distribuția de energie în zonele publice.

Acestea acționează ca platforme de montare pentru componente, cum ar fi întrerupătoarele și dispozitivele de curent rezidual, facilitând cablarea standardizată și protecția de siguranță, sporind în același timp ordinea generală și siguranța sistemului de distribuție a energiei electrice.

II. Controlul echipamentelor industriale și automatizărilor

Acestea funcționează ca cutii de control pentru mașini, dulapuri de comandă pentru liniile de producție automate și carcase pentru sistemele de control PLC.

În interior, ele găzduiesc componente precum contactori, relee și module de control, protejând acest echipament electric de contaminarea cu praf și ulei, facilitând în același timp integrarea și întreținerea echipamentelor.

III. Proiecte de inginerie și distribuție de energie în aer liber

Acestea servesc ca cutii de alimentare temporare exterioare, unități de distribuție a energiei pentru șantiere și cutii de control pentru iluminatul rutier.

Dacă aveți nevoie de un produs personalizat pentru aceste aplicații, vă recomandăm să selectați un grad de protecție ridicat (de exemplu, IP54 / IP65) pentru a asigura rezistența la apă, praf și ploaie.

IV. Sisteme fotovoltaice și energie noi

Shangming ofera carcase ptCutii combinatoare fotovoltaice, dulapuri fotovoltaice legate la rețea și cutii de control pentru sistemele de stocare a energiei.

Ca carcasă de bază pentru noile echipamente energetice, aceste carcase oferă protecție, izolație și spațiu de montare, susținând cerințele pentru funcționarea în aer liber pe termen lung.

V. Comunicații și infrastructură

Ne puteți contacta pentru a personaliza cutii de control pentru echipamente de comunicație, cutii de distribuție pentru sisteme de joasă tensiune, cutii de alimentare pentru sisteme de supraveghere și multe altele.

Acest lucru asigură protecția echipamentelor de putere de comunicație, previne interferențele externe și impactul asupra mediului și îmbunătățește stabilitatea generală a sistemului.

Ce factori ar trebui luați în considerare atunci când alegeți o carcasă de distribuție?

1. Dimensiuni și specificații

Când faceți o selecție, nu vă recomandăm să alegeți o carcasă care doar se potrivește exact componentelor. Suprafața ocupată de componentele interne nu trebuie să depășească 80% din suprafața plăcii de bază. Restul de 20% din spațiu este rezervat cablajului, disipării căldurii și potențialei extinderi viitoare; prin urmare, ar trebui să permiteți întotdeauna un anumit spațiu în selecția dvs.

În ceea ce privește adâncimea, trebuie să luați în considerare adâncimea combinată a întrerupătoarelor de circuit (inclusiv mânerele lor de operare), a canalelor de sârmă și a ușii carcasei în sine. Acest lucru este deosebit de critic pentru întrerupătoarele cu carcasă turnată de curent ridicat, care au cerințe semnificative de adâncime; nerespectarea acestui lucru poate împiedica închiderea corectă a ușii.

2. Gradul de protecție (cod IP)

Vă rugăm să selectați gradul de protecție adecvat în funcție de gravitatea mediului de instalare:

Birouri/Coridoare interioare: IP30 – IP40 este suficient.

Ateliere industriale: IP54 este recomandat pentru a oferi protecție împotriva prafului și stropirii cu apă.

În aer liber/Sisteme fotovoltaice: IP65 sau mai mare este obligatoriu, iar cusăturile ușii trebuie să prezinte o garnitură de etanșare continuă, integrată.

3. Material și rezistență la coroziune

Oțel laminat la rece: cea mai versatilă opțiune, potrivită pentru majoritatea mediilor uscate, interioare.

Oțel inoxidabil (304/316): Potrivit pentru medii farmaceutice, de prelucrare a alimentelor și de coastă cu expunere ridicată la pulverizare de sare. Oțelul inoxidabil 316 oferă o rezistență superioară la coroziune în comparație cu 304.

4. Managementul termic

Gestionarea căldurii este adesea un aspect trecut cu vederea al cutiilor de distribuție de mare putere. Vă recomandăm să faceți selecția pe baza următoarelor scenarii:

Răcire pasivă: Dacă căldura generată în interiorul carcasei este minimă, este potrivită o carcasă complet etanșă.

Răcire activă: Dacă carcasa găzduiește componente cum ar fi convertizoare de frecvență variabilă (VFD), demaroare soft sau contactoare de curent ridicat, trebuie să selectați o carcasă echipată cu jaluzele de ventilație. În unele cazuri, poate fi necesar chiar să selectați un model cu găuri de montare pre-găurite pentru un ventilator de răcire axial.

Protecția împotriva razelor solare: pentru incinte exterioare, vă recomandăm o structură cu acoperiș dublu pentru a preveni lumina directă a soarelui să provoace creșterea vertiginoasă a temperaturii interne.

5. Ușurință de instalare și exploatare

Direcția de deschidere a ușii: Stabiliți dacă o ușă cu deschidere în stânga sau în dreapta este mai convenabilă, având în vedere spațiul disponibil la locul de instalare. Unele dintre carcasele de ultimă generație Shangming au uși reversibile (pot fi configurate să se deschidă fie din stânga, fie din dreapta).

Intrare/Ieșire cabluri: Confirmați dacă cablurile vor intra și vor ieși din partea de sus sau de jos a carcasei. Vă recomandăm să alegeți o carcasă echipată cu o placă cu flanșă detașabilă; găurirea găurilor de intrare a cablurilor în placa cu flanșă oferă o flexibilitate mai mare și asigură o etanșare superioară în comparație cu găurirea directă în corpul carcasei.

Tip de blocare: încuietoare triunghiulară industrială standard, încuietoare cu cheie sau încuietoare cu came de siguranță la incendiu.

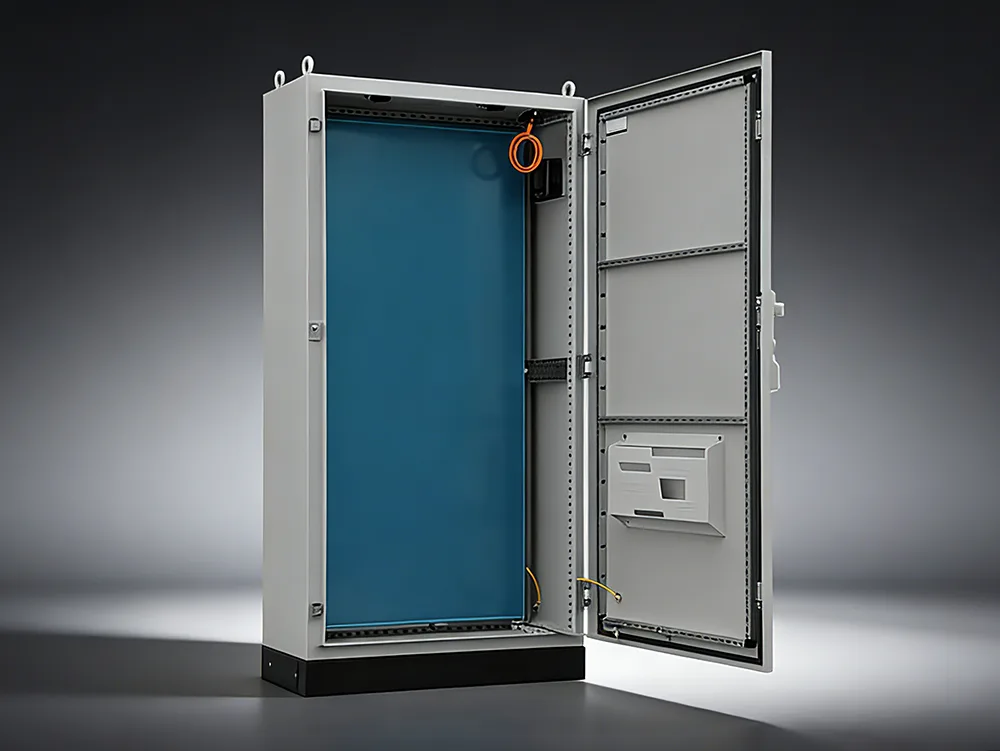

Pe lângă diverse tipuri decarcasele cutiei de distributie, Shangming oferă, de asemenea, dulapuri pentru dulapuri de distribuție a energiei pe podea — o componentă cheie a gamei noastre de produse de înaltă calitate. Alegeți-ne ca furnizor pe termen lung pentru a beneficia de soluții personalizate unice și de prețuri directe din fabrică.

Caracteristici cheie

Capacitate portantă mare: Pentru dulapurile noastre de distribuție a energiei pe podea, folosim de obicei plăci de oțel laminate la rece cu o grosime de 2,0 mm sau mai mare, care sunt fie sudate, fie asamblate pentru a forma structura. Această construcție robustă permite dulapului să susțină în siguranță întrerupătoare de circuit de tip cadru greu, bare colectoare de cupru cu secțiune transversală mare și cabluri de transformator.

Design modular: Interiorul dispune de un sistem modular de model de găuri, care permite reglarea flexibilă a traverselor și plăcilor de montare pentru a se potrivi cerințelor specifice. Acest design facilitează upgrade-uri și extinderi convenabile ori de câte ori este necesar.

Ventilație și disipare a căldurii: Având în vedere nivelurile ridicate de curent prezente în mod obișnuit în dulap, carcasa este echipată cu orificii de evacuare în partea de sus și orificii de admisie a aerului în partea de jos pentru a asigura un flux eficient de aer. În plus, clienții pot solicita o configurație personalizată pentru a integra un sistem de răcire cu aer forțat în produs.

Clasificări comune ale cabinetelor

Pe baza formei lor structurale, dulapurile pe podea sunt împărțite în principal în două categorii majore:

1. Tip fix

Caracteristici: Componentele interne sunt montate rigid prin suporturi; odată conectate, acestea nu pot fi mutate.

Aplicații: Prezintă o structură simplă și cost redus; utilizat de obicei în setări în care cerințele pentru alimentarea continuă nu sunt extrem de stricte.

Model reprezentativ: Cabinet de distribuție a energiei de joasă tensiune AC de tip GGD.

2. Tip extras / Tip detașabil

Caracteristici: Fiecare circuit individual este găzduit într-o unitate de sertare separată, independentă.

Aplicații: Extrem de convenabil pentru întreținere. Dacă un anumit circuit eșuează, sertarul corespunzător poate fi pur și simplu scos și înlocuit cu unul nou, fără a fi nevoie să întrerupă alimentarea principală.

Modele reprezentative: dulapuri avansate de distribuție a energiei de tip GCK, GCS și MNS.

Cutii de distribuție pe podea vs. cutii de distribuție montate pe perete: care este diferența?

Recomandări de selecție și configurare a produsului

Pe baza cerințelor specifice ale proiectului dumneavoastră, în timpul fazei de pre-vânzare,Shangmingvă va recomanda configurația cea mai potrivită pentru dvs. În general, scenariile de aplicație pe care le susținem cel mai frecvent sunt enumerate mai jos, însoțite de recomandările de configurare corespunzătoare.

1. Distribuția de energie principală industrială

Configuratie recomandata:

Dimensiuni dulap: 1800–2200 mm (Î) × 600–1000 mm (L) × 600–1000 mm (D)

Material: tablă de oțel laminată la rece (≥1,5 mm)

Gradul de protecție: IP30 / IP40

Structura: dulap unic sau dulapuri cuplate (modulare/divizibile)

Interior: Proiectat pentru instalarea ACB / MCCB + Sistem de bare colectoare

2. Curenți mari / Sisteme principale de linie de intrare

Configuratie recomandata:

Latime: ≥800mm

Adâncime: ≥800mm

Structură: Design cu două uși sau cu mai multe uși

Spațiu interior: Suportă bare colectoare de cupru cu curent ridicat; include spațiu rezervat pentru intrarea cablului de sus sau de jos.

3. Dulapuri de control automatizare / PLC

Configuratie recomandata:

Dimensiuni: 1600–2000 mm (H)

Material: tablă de oțel acoperită cu pulbere / oțel inoxidabil

Grad de protecție: IP40 / IP54

Interior: placă de montare + șine DIN

4. Aplicații în aer liber

Configuratie recomandata:

Gradul de protecție: IP54 / IP65

Material: oțel inoxidabil (304/316) sau oțel acoperit cu pulbere pentru exterior

Caracteristici: Copertina rezistenta la ploaie + Benzi de etansare + Design anti-condens

5. Medii foarte corozive

Configuratie recomandata:

Material: otel inoxidabil 304 / 316

Gradul de protecție: IP55+

Tratamentul suprafeței: Acoperire anti-coroziune

Cum se efectuează întreținerea de rutină a unui dulap de distribuție a energiei pe podea?

1. Curățare și îndepărtare a prafului

Utilizați o cârpă nețesătă uscată și un aspirator pentru a îndepărta praful acumulat din interiorul carcasei; folosirea cârpelor umede sau a suflarilor directe de aer comprimat este strict interzisă.

Acordați o atenție deosebită curățării barelor colectoare, izolatoarelor, jgheaburilor arcului întreruptorului și canalelor de ventilație.

2. Strângerea conexiunilor electrice

Verificați toate punctele de conectare cu șuruburi pentru a vedea dacă sunt slăbite; utilizați o cheie dinamometrică pentru a le strânge din nou la valorile specificate ale cuplului.

Dacă sunt detectate semne de oxidare sau deteriorări prin arc, terminalele trebuie lustruite sau înlocuite.

3. Testarea funcțională a componentelor

Întreruptoare: Verificați dacă operațiunile manuale de deschidere și închidere sunt bune și că mecanismul de declanșare răspunde.

Contactoare/Relee: Verificați starea contactelor pentru uzură și verificați dacă rezistența bobinei este în intervalul normal.

Condensatoare: Verificați semnele de degradare a capacității, bombare sau scurgeri de electroliți.

SPD-uri (Dispozitive de protecție la supratensiune): Verificați dacă fereastra indicatorului de stare este verde și că indicatorul de degradare nu a fost declanșat.

4. Testarea performanței izolației

Utilizați un megaohmetru de 500V sau 1000V pentru a măsura și confirma următoarele:

Rezistență de izolație fază la fază: ≥ 1 MΩ;

Rezistență de izolație fază-pământ: ≥ 1 MΩ;

Dacă valorile măsurate scad sub aceste standarde, investigați cauzele potențiale, cum ar fi pătrunderea umidității sau contaminarea.

5. Întreținerea structurii mecanice

Inspectați șinele de ghidare și mecanismele de interblocare ale unităților de tip sertar pentru a vă asigura că nu se lipesc sau se leagă. Lubrifiați piesele în mișcare folosind unsoare special concepută pentru echipamente electrice.

Verificați periodic funcționalitatea mecanismelor de siguranță „Five-Prevention” (interblocare).

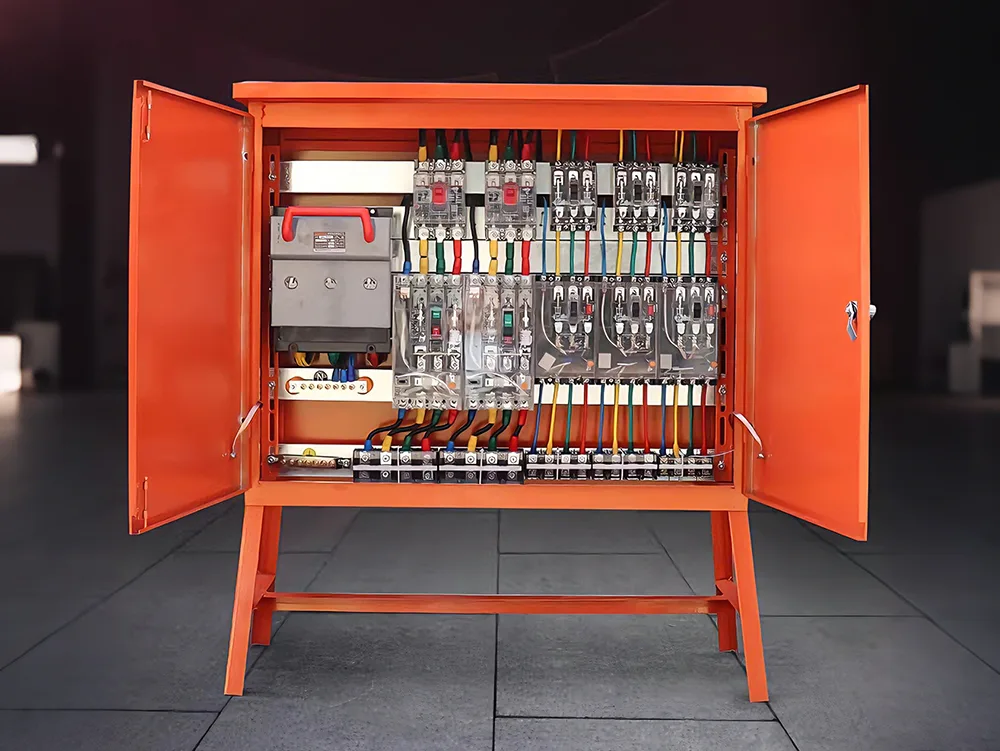

Încă căutați un producător și furnizor de încredere de aparate de comutare de înaltă și joasă tensiune? AlegeShangming Electricdin China. Oferim produse și servicii profesionale, sprijinim diverse solicitări de personalizare non-standard și oferim soluții personalizate pentru nevoile dvs. specifice ale proiectului.

Categorii de produse

1. Aparatură de înaltă tensiune

Această categorie cuprinde echipamente cu o tensiune nominală cuprinsă între 3 kV și 35 kV și mai mult. Funcția sa principală este de a primi și distribui energie electrică; în plus, în cazul unei defecțiuni la o linie de alimentare, funcționează împreună cu dispozitivele de protecție cu relee pentru a întrerupe rapid curenții de scurtcircuit care ating mii de amperi.

Componente cheie:

Întreruptoare de înaltă tensiune (de tip vid sau SF6): Servește ca elemente de stingere a arcului de miez.

Separatoare (întrerupătoare de izolare): Oferă un spațiu de aer fizic vizibil pentru a asigura siguranța în timpul întreținerii.

Transformatoare de curent/tensiune: Reducerea semnalelor de înaltă tensiune în semnale de joasă tensiune în scopuri de instrumentare și măsurare.

Modele tipice: KYN28 (tip retractabil placat cu metal), XGN (unitate principală cu inel de tip fix).

2. Aparatură de joasă tensiune

Această categorie cuprinde echipamente cu o tensiune nominală de 1000 V sau mai mică. Funcția sa principală este de a gestiona distribuția din etapa finală în cadrul unui sistem de alimentare. Distribuie energia electrică - retrasă de transformatoare - la diferite etaje, linii de producție sau echipamente cu motor.

Componente cheie:

Întrerupătoare de aer (ACB): utilizate pentru liniile principale de intrare sau liniile de ieșire de mare capacitate.

Întreruptoare cu carcasă turnată (MCCB): utilizate pentru protecția circuitelor de ramificație.

Dulapuri de compensare a condensatorului: utilizate pentru a îmbunătăți factorul de putere al sistemului și pentru a reduce costurile cu electricitatea.

Modele tipice:GGD (tip fix), GCK/GCS/MNS (Tip retras/sertar).

Serii de înaltă tensiune și joasă tensiune: o comparație

Scenarii de aplicare

Comutatorul nostru de înaltă și joasă tensiune găsește o aplicație pe scară largă și poate fi adesea implementat simultan într-o singură setare pentru a îndeplini funcții distincte. Puteți personaliza o soluție completă, adaptată cerințelor dumneavoastră specifice.

Defecte comune și soluții de depanare

Shangming este un producător profesionist care oferă servicii complete de asistență tehnică post-vânzare. În plus, însoțind livrarea produselor noastre, oferim un set complet de documentație de inspecție, precum și ghiduri de operare și întreținere. Am compilat mai jos o listă cu probleme comune pentru referință.

1. Probleme comune cu aparatele de comutare de înaltă tensiune

Simptom 1: Descărcare parțială și zgomote șuierate

Cauze: Pătrunderea umidității în componentele izolației; acumularea de praf la suprafață care duce la descărcarea de scurgere; sau descărcarea corona cauzată de bavuri la punctele de conectare a barelor colectoare.

Solutii:

1. Controlul mediului: Verificați dacă unitățile de încălzire și dezumidificare din interiorul dulapului funcționează corect.

2. Curățare fără tensiune: ștergeți izolatoarele și bucșele folosind alcool anhidru.

3. Detectare cu ultrasunete: Utilizați un detector de descărcare parțială în timpul funcționării pentru a identifica locația exactă a sursei de descărcare.

Simptom 2: întrerupătorul de circuit de înaltă tensiune nu se închide sau se deschide

Cauze: Motor de stocare a energiei deteriorat; circuit de comandă ars (bobine de închidere/deschidere); sau griparea mecanică a legăturii din cauza lubrifiantului uscat.

Solutii:

Inspecția circuitului secundar: Măsurați rezistența bobinelor de închidere și deschidere și asigurați-vă că tensiunea de alimentare auxiliară este în intervalul normal.

Lubrifiere mecanică: Reaplicați lubrifiant specializat la temperatură joasă pe componentele transmisiei mecanice.

2. Probleme comune cu aparatele de comutare de joasă tensiune

Simptom 1: Creștere anormală a temperaturii în întrerupătoarele de aer (ACB)

Cauze: Presiune de contact insuficientă sau oxidare la contactele primare; șuruburi slăbite ale barei colectoare.

Solutii:

Monitorizarea temperaturii: Folosiți o cameră termică cu infraroșu pentru a scana contactele și punctele de conectare.

Întreținerea contactelor: Deconectați sistemul, scoateți ACB-ul, curățați orice strat de oxidare de pe contacte și aplicați unsoare de contact electric.

Simptom 2: Condensatoare bombate sau rupte în dulapurile de compensare a puterii reactive

Cauze: Conținut excesiv de armonici în cadrul sistemului; sau supraîncălzirea cauzată de operațiuni frecvente de comutare a condensatoarelor.

Solutii:

Înlocuirea condensatorului: înlocuiți imediat orice condensator bombat pentru a preveni scurgerea electroliților, care ar putea duce la scurtcircuite.

Instalarea reactoarelor în serie: Instalați reactoare în serie în circuitul de compensare pentru a suprima armonicile.

3. Defecțiuni generale

Simptom: Condens—caracterizată prin formarea de picături de apă pe pereții interiori ai dulapului și urme de fulger vizibile pe suprafețele componentelor izolației.

Soluţie:

Etanșare: Orificiile de intrare a cablurilor din partea inferioară a dulapului trebuie să fie complet etanșate folosind chit ignifug pentru a bloca pătrunderea umezelii din șanțul de cabluri.

Actualizare inteligentă: Instalați un sistem automat de monitorizare a temperaturii și umidității asociat cu un dezumidificator cu condens pentru a înlocui panourile de încălzire tradiționale.
