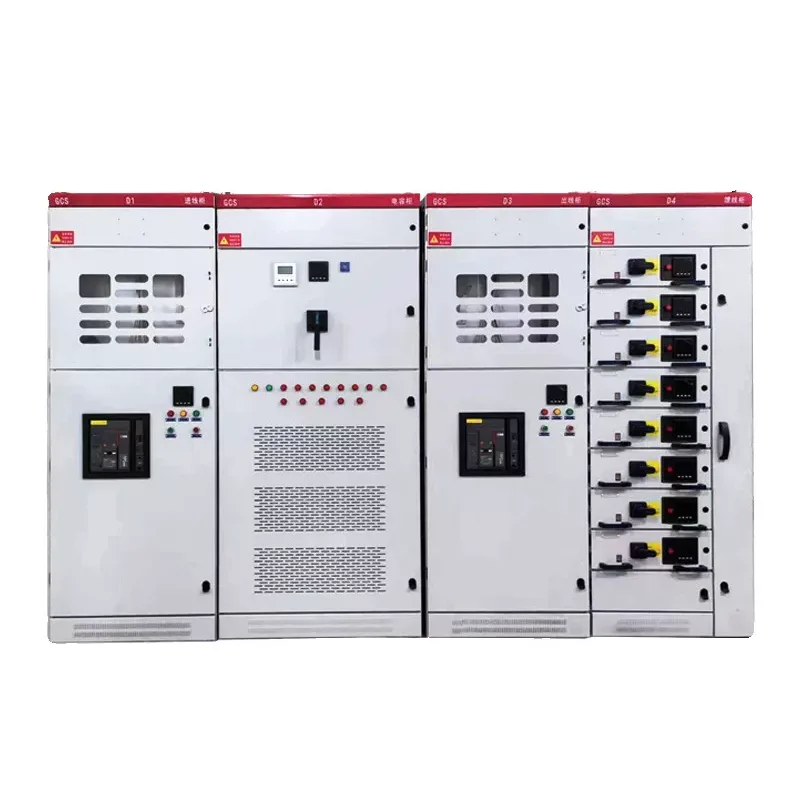

Aparatură retrasă de joasă tensiune GCS

Aparatul de comutare retrasabil de joasă tensiune GCS are o structură simplificată, o bună compatibilitate a componentelor și este cu 20%-35% mai ieftin decât MNS, făcându-l potrivit pentru proiecte sensibile la buget. Dacă sunteți interesat să alegeți acest produs și să începeți să dezvoltați un plan de proiect, vă rugăm să nu ezitați să contactați Shangming, un furnizor de încredere din Yueqing, Wenzhou, China.

Caracteristicile produsului

Aparatul de distribuție retrasabil de joasă tensiune GCS combină fiabilitatea ridicată a MNS cu ușurința de operare a GGD, făcându-l ideal pentru sistemele de distribuție a energiei de joasă tensiune cu multe circuite, întreținere frecventă și accent pe controlul costurilor generale.

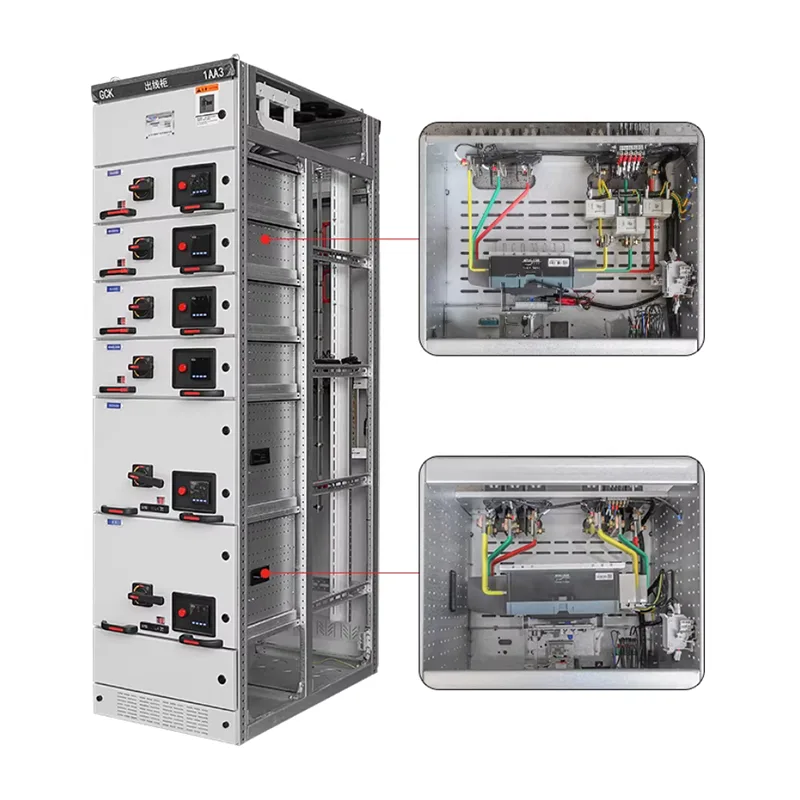

1. Structură retrasă modulară

Unitățile funcționale GCS adoptă un design standard de tip sertar, permițând introducerea și îndepărtarea rapidă. În cazul unei defecțiuni sau întreținere a unui singur circuit, unitatea poate fi retrasă independent, fără a afecta funcționarea altor circuite, reducând timpul de întrerupere a curentului și costurile de întreținere.

Designul modular al aparatului de comutare oferă o versatilitate puternică, facilitând extinderea sau înlocuirea viitoare.

2. Nivel ridicat de siguranță

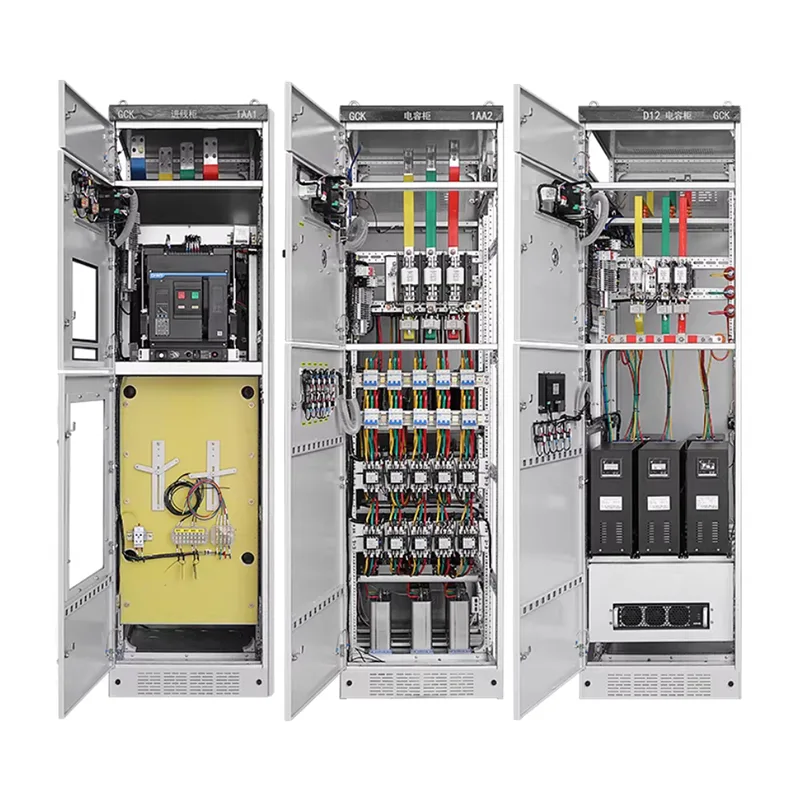

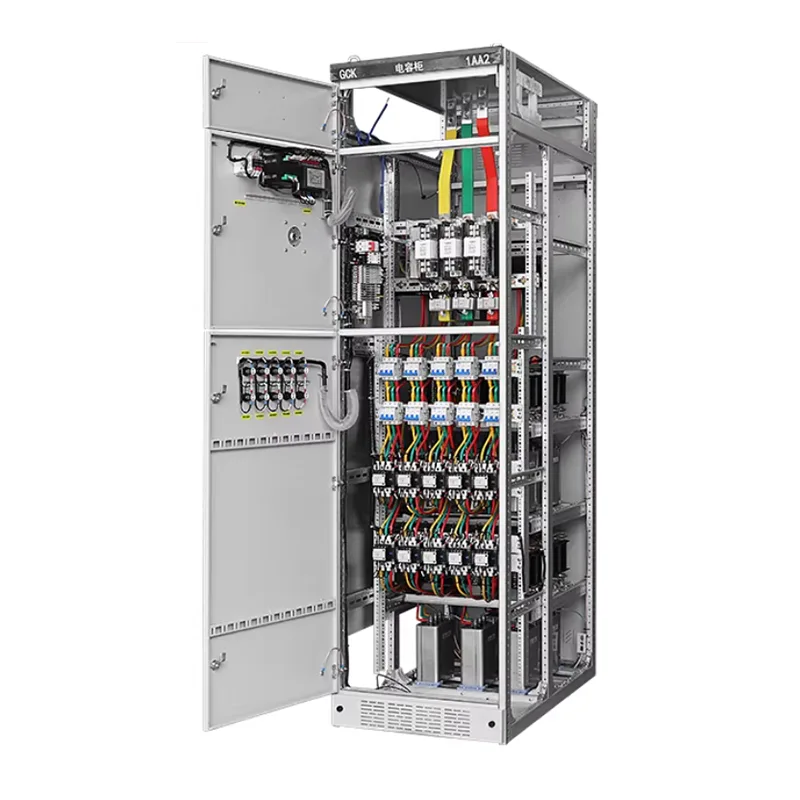

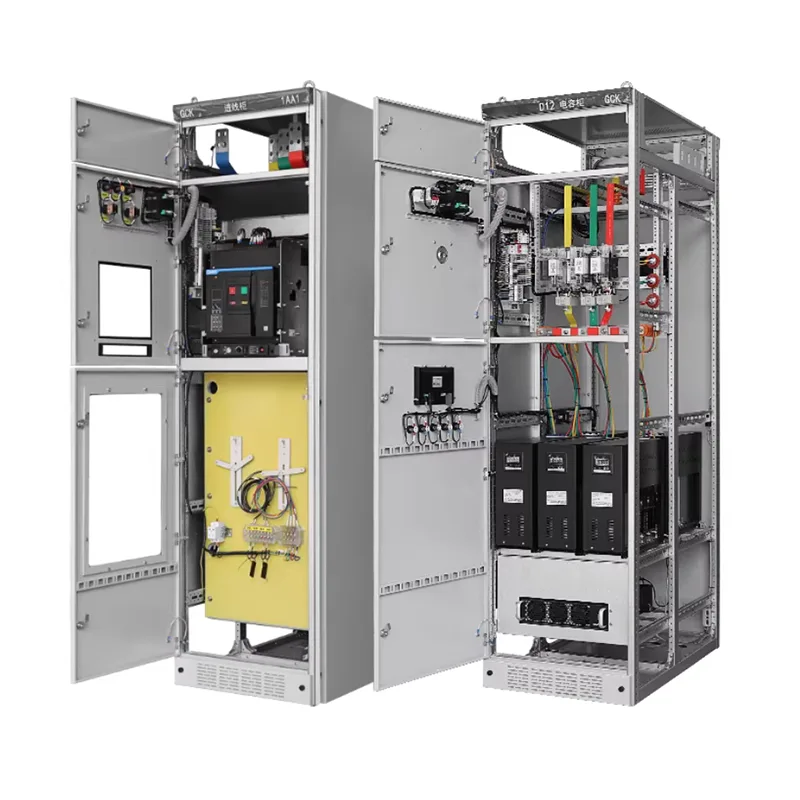

Dulapul GCS este împărțit intern în: un compartiment pentru bare colectoare, un compartiment pentru unitatea funcțională și un compartiment pentru cabluri. Aceste zone funcționale sunt izolate efectiv pentru a preveni propagarea defecțiunilor.

Suportăm opțiuni pentru niveluri de protecție mai ridicate, care pot fi personalizate în funcție de condițiile reale de funcționare.

Caracteristicile de siguranță sporesc siguranța și stabilitatea operațională, îndeplinind cerințele de putere ale proiectelor industriale și de lucrări publice.

3. Întreținere și operare convenabilă

Sertarul are poziții de testare, de lucru și de deconectare, permițând inspecția și înlocuirea chiar și în condiții de oprire sau parțial sub tensiune. Cablajul și spațiul de operare sunt proiectate rațional, făcându-l ușor de utilizat pentru personalul de întreținere și potrivit pentru sistemele care necesită întreținere frecventă, cum ar fi scenariile MCC.

4. Aplicabilitate largă

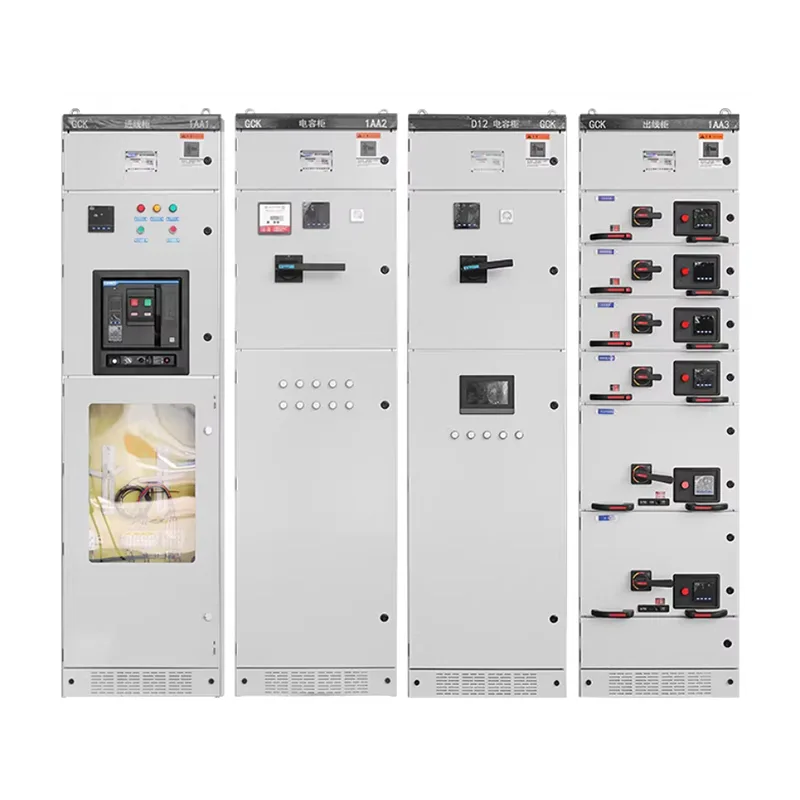

Dulapul GCS poate fi folosit ca dulap de distribuție, dulap de alimentare, centru de control al motorului (MCC) etc., susținând diferite combinații de componente electrice și adaptându-se la diferite cerințe de capacitate și cantitate de circuit. Un singur sistem poate acoperi nevoile multiple ale aplicațiilor.

5. Cost-eficiență ridicată

În comparație cu dulapurile retractabile MNS, GCS are o structură mai simplă și costuri mai controlabile.

În comparație cu aparatele de comutare fixe, oferă avantaje semnificative în ceea ce privește siguranța și mentenabilitatea, făcându-l deosebit de potrivit pentru proiecte la scară medie până la mare sau proiecte sensibile la buget, realizând un echilibru între performanță și cost.

Cum se întreține un aparat de comutație retras de joasă tensiune GCS?

Pentru a prelungi durata de viață a acestuia, pentru a preveni defecțiunile și pentru a asigura alimentarea continuă cu energie, întreținerea adecvată este esențială. Shangming oferă documentație cuprinzătoare și oferă câteva sugestii.

I. Inspecția zilnică

1. Verificarea indicatorului de funcționare: luminile indicatoare ale panoului sertarului nu trebuie să clipească anormal; curentul ampermetrului trebuie echilibrat.

2. Verificarea creșterii temperaturii: Utilizați un termometru cu infraroșu portabil pentru a măsura creșterea temperaturii conectorului principal al barei colectoare, conectorilor primari a sertarului și bornelor de intrare/ieșire ale întreruptorului. ≤40K (≤80℃ la temperatura ambiantă +40℃).

3. Verificare anormală a mirosului/sunetului: Verificați dacă există mirosuri de ars, sunete de descărcare sau zgomote de bâzâit.

4. Garnitura ușii și verificarea curățării: Garniturile ușii dulapului sunt îmbătrânite? Există acumulare internă de praf?

5. Verificarea poziției sertarului: Toate sertarele sunt în pozițiile lor conectate? Sunt liberi?

II. Întreținere periodică

Pasul 1: Pregătirea opririi. Confirmați că sursa de alimentare din amonte este deconectată și testați tensiunea.

Pasul 2: Mutați sertarul care necesită întreținere în poziția deschis și trageți-l complet afară. Rețineți că ștecherele primare se vor deconecta automat; dopurile secundare pot fi scoase manual.

Pasul 3: Întreținerea sertarului. Componentele diferite necesită proceduri de întreținere diferite, inclusiv curățare și testare.

Pasul 4: Întreținerea internă a cabinetului

Bara principală: Verificați dacă șuruburile sunt slăbite.

Bară de distribuție verticală: Curățați praful acumulat și verificați dacă învelișurile izolatoare sunt deteriorate.

Compartiment pentru cabluri: organizați cablurile și verificați dacă există supraîncălzire sau decolorare a capetelor cablurilor.

Sistem de împământare: Măsurați rezistența de împământare între bara PE și dulap (ar trebui să fie ≤0,1Ω).

Pasul 5: Test funcțional

Împingeți sertarul înapoi în poziția de conectare. După pornire, testați circuitul de control în poziția de testare. Efectuați un test fără sarcină timp de 10 minute pentru a confirma că nu există anomalii.

Măsuri de precauție cheie pentru întreținere

1. Nu conectați sau deconectați niciodată modulele primare în timp ce acestea sunt pornite.

Modulele primare transportă curent mare în circuitul principal și trebuie să fie operate numai după ce sertarul este în poziția deschis și sistemul este oprit.

În caz contrar, poate provoca un arc electric, care poate duce la vătămări corporale sau deteriorarea echipamentului.

2. Nu amestecați sertare de diferite dimensiuni.

Sertarele GCS sunt proiectate în dimensiuni de 1/2, 1, 2 și 3 unități, cu înălțimi care corespund strict cu pozițiile modulului primar.

Instalarea incorectă va duce la alinierea greșită a modulului, contact slab și supraîncălzire.

3. Verificați în mod regulat interblocarea cu cinci probe.

Test: Cu întrerupătorul închis, poate fi scos sertarul? Nu ar trebui.

Dacă interblocarea eșuează, opriți imediat utilizarea și reparați pentru a preveni funcționarea greșită.

4. Îmbunătățiți măsurile anti-condens în medii umede.

Dacă proiectul dumneavoastră se află în sezonul ploios sau într-o uzină de apă, verificați lunar funcționarea încălzitorului.

Când confirmați soluția, puteți alege să instalați un controler inteligent de condens pentru pornire-oprire automată.

FAQ

Î: Când personalizez un dulap de comutație, cum aleg între un tip fix (GGD) sau unul retras (GCS/MNS)?

R: GGD este potrivit atunci când: Buget limitat, sarcină unică, alocație pentru întreținerea întreruperilor de curent sau mediu dur; cablarea fixă ​​este mai fiabilă în aceste cazuri.

GCS/MNS este potrivit atunci când: Liniile de producție de bază se confruntă cu pierderi semnificative de întrerupere a energiei electrice, numeroase circuite cu spațiu limitat, necesită întreținere rapidă a liniilor sub tensiune și acordă prioritate automatizării și inteligenței ridicate.

Î: Cum afectează altitudinea personalizarea aparatului de comutare?

R: La altitudini de peste 1000 de metri, aerul subțire reduce disiparea căldurii și capacitatea de izolare.

Trebuie să ne informați în timpul personalizării dacă aveți nevoie de spații de aer crescute, izolatori de calitate superioară sau reducere a puterii în timpul selecției.

Î: De ce sertarele aparatului de distribuție retractabil de joasă tensiune GCS sunt uneori dificil de scos sau introdus?

R: Deformarea șinei de ghidare: Aceasta se poate datora fundației neuniforme în timpul instalării, provocând deformarea carcasei.

Interblocare: Verificați dacă întrerupătorul este complet în poziția deschis. Pentru siguranță, blocarea mecanică va bloca sertarul atunci când întrerupătorul este cuplat.

Defecțiunea lubrifierii: Lipsa întreținerii pe o perioadă lungă de timp poate face ca mecanismul mecanic să devină rigid. Nu împingeți sau trageți cu forță sertarul; îndepărtați orice obiecte străine și aplicați o cantitate adecvată de lubrifiant.
