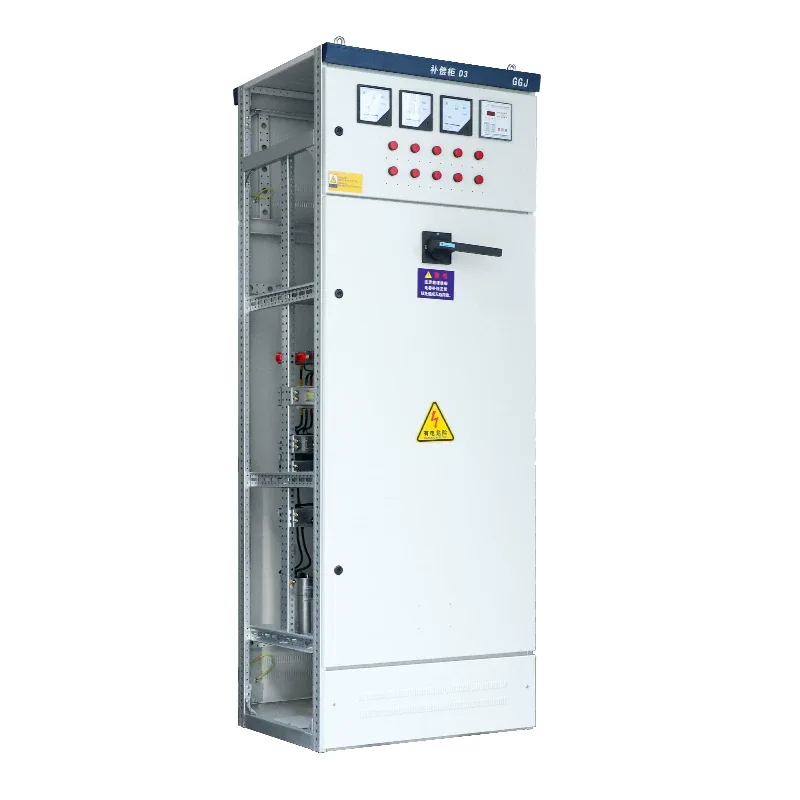

Cabinet de compensare a puterii reactive de joasă tensiune GGJ

Cabinetul de compensare a puterii reactive de joasă tensiune GGJ este unul dintre modelele comune pe care Shangming le poate oferi. În calitate de fabrică, vă oferim produsul direct la un preț competitiv. Acest produs poate îmbunătăți factorul de putere, poate economisi energie și reduce consumul și poate îmbunătăți calitatea funcționării rețelei electrice.

Principiul de bază de lucru

Sarcina de bază a dulapului de compensare a puterii reactive de joasă tensiune GGJ este de a utiliza curentul de conducere generat de condensatori pentru a compensa curentul de întârziere generat de sarcinile inductive, cu o logică și pași specifici.

1. Monitorizare în timp real: controlerul inteligent prelevează tensiunea sistemului, curentul și factorul de putere (cosφ);

2. Judecarea cererii: Când cosφ < valoarea setată (de obicei 0,92–0,95), compensarea este inițiată;

3. Comutare automată: băncile de condensatoare sunt pornite conform strategiilor prestabilite (control ciclic/codat/fuzzy);

4. Comutare cu trecere la zero (opțional): Comutatoarele tiristoare (TSC) sunt utilizate pentru a obține comutarea curentului de pornire zero, prelungind durata de viață a condensatorului.

De ce sunt necesare cabinetele de compensare GGJ?

Majoritatea sarcinilor industriale, cum ar fi motoarele, transformatoarele și mașinile de sudură, sunt sarcini inductive. Aceste dispozitive consumă nu numai putere activă, ci și o cantitate semnificativă de putere reactivă pentru a stabili câmpul magnetic.

Fără compensare, factorul de putere va scădea (sub 0,9), ducând la fluctuații mari de tensiune în rețeaua electrică, pierderea capacității transformatorului și chiar amenzi din partea companiei electrice.

După instalarea unui cabinet de compensare a puterii reactive de joasă tensiune GGJ, prin conectarea condensatoarelor, se generează curentul reactiv cerut de sarcina inductivă, îmbunătățind astfel factorul de putere al liniei principale (setat de obicei între 0,92 și 0,98).

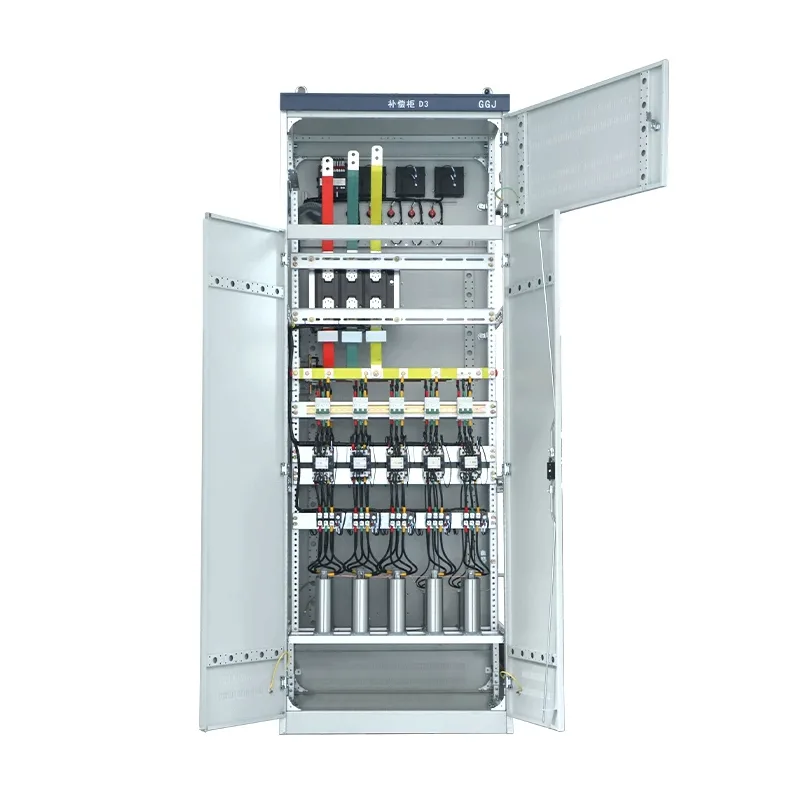

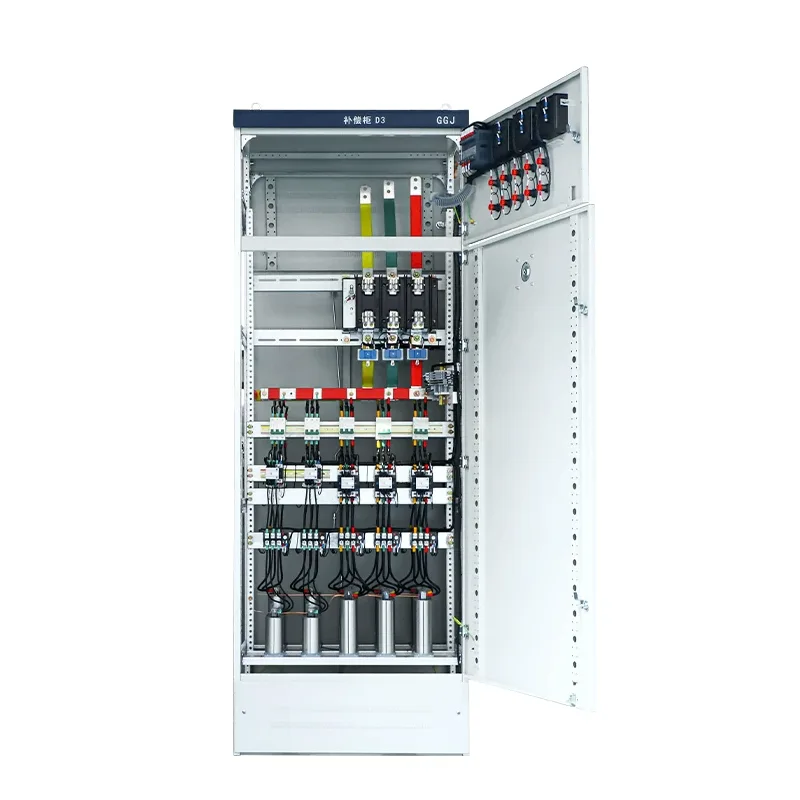

Componentele de bază

Cabinetul de compensare a puterii reactive de joasă tensiune GGJ de la Shangming nu este un simplu aparat de comutare. Acesta integrează următoarele componente cu precizie, asigurând o calitate fiabilă și o performanță stabilă prin procesele noastre riguroase și procedurile de testare.

● Controler automat de putere reactivă: responsabil pentru monitorizarea în timp real a factorului de putere al rețelei electrice. Când scade sub valoarea setată, emite automat o comandă de conectare a condensatorilor.

● Condensator de auto-vindecare de joasă tensiune: componenta centrală de stocare a energiei, care oferă curent reactiv avansat.

● Întrerupătoare de comutare: Include contactoare condensatoare dedicate și întrerupătoare compozite. Primul este un comutator mecanic cu dispozitive de suprimare a curentului de pornire, în timp ce cel de-al doilea realizează comutarea cu trecerea la zero, eliminând scânteile și curentul de aprindere, potrivite pentru aplicații de comutare frecventă.

● Reactor de serie: Folosit pentru a suprima armonicile și a limita curentul de pornire în timpul comutării condensatorului, protejând condensatorii de ardere.

● Siguranță: Oferă protecție la scurtcircuit.

Avantajele de bază

1. Economie de energie și reducere a costurilor: Dulapul de compensare a puterii reactive de joasă tensiune GGJ îmbunătățește factorul de putere, evitând penalizările din taxele de ajustare a puterii biroului de energie. Aceasta este o problemă comună pe care o întâlnim atunci când lucrăm cu clienți chinezi autohtoni și este un design care răspunde nevoilor acestora. Reduce curentul de linie și pierderile de cupru (I²R), economisind 5%-15% la facturile de electricitate.

2. Calitatea îmbunătățită a energiei: Dulapul de compensare stabilizează tensiunea magistralei, prevenind căderile de tensiune cauzate de pornirea și oprirea motorului, eliberând capacitatea transformatorului și întârziind investiția în extinderea capacității.

3. Funcționare automată: folosim un design avansat, asigurând performanță stabilă. Echipamentul se poate porni și opri automat 24/7 fără intervenție manuală. Poate auto-diagnostica defecțiunile comune, cum ar fi defecțiunea condensatorului și alarmele de supratemperatura. Asistența tehnică este disponibilă în orice moment de la Shangming.

4. Siguranță ridicată: Condensatorii folosesc tehnologie de auto-vindecare de tip uscat, izolând automat defecțiunile și prevenind exploziile. Reactorul suprimă rezonanța, împiedicând compensarea să devină catastrofală.

Comparația GGJ cu alte metode de compensare

GGJ este regele rentabilității, oferind cea mai economică compensare a puterii reactive în sistemele în stare staționară controlate de armonici.
