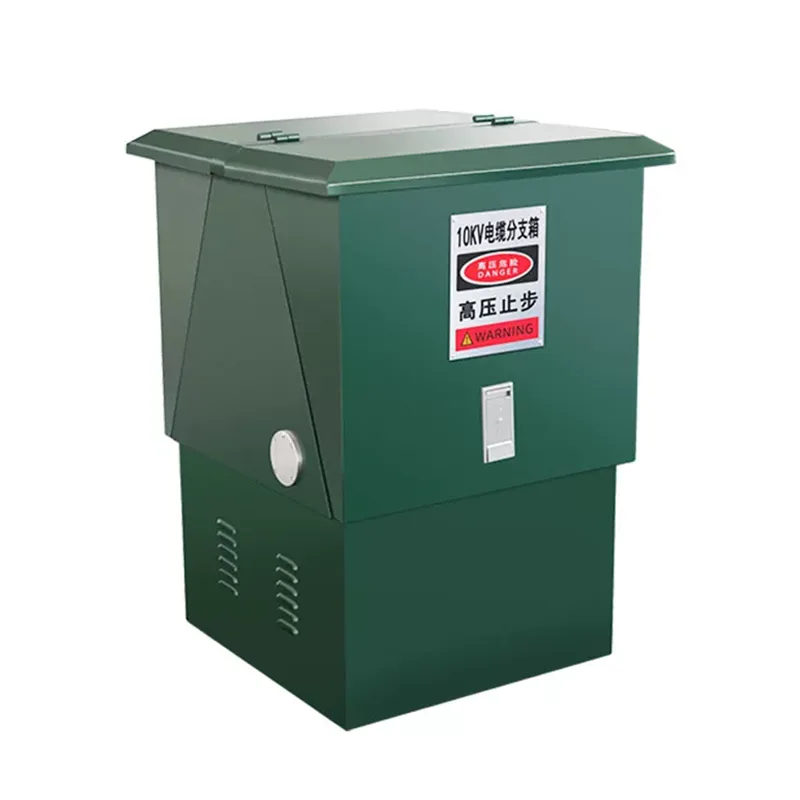

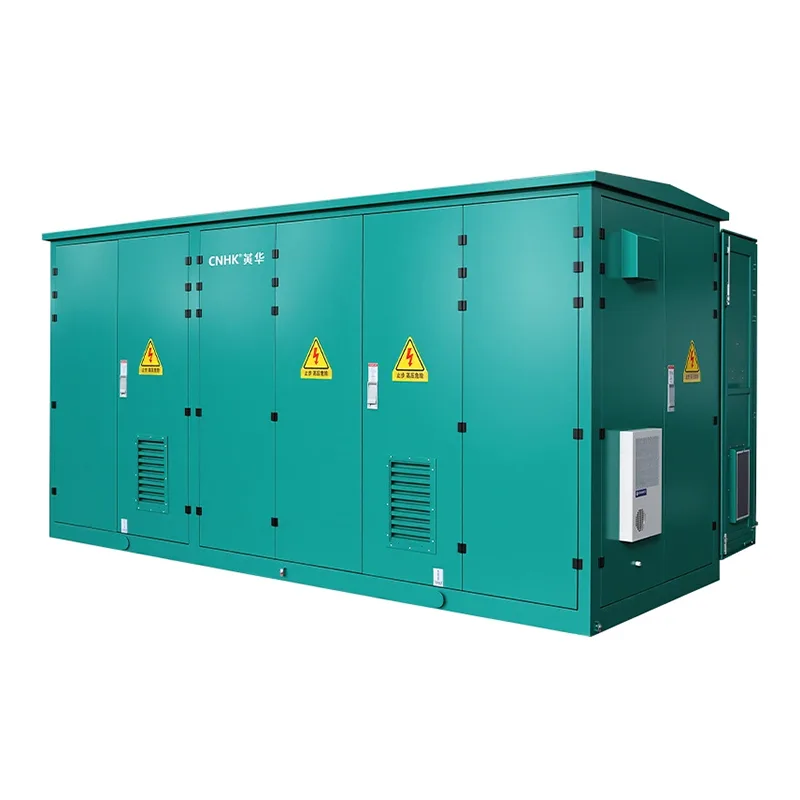

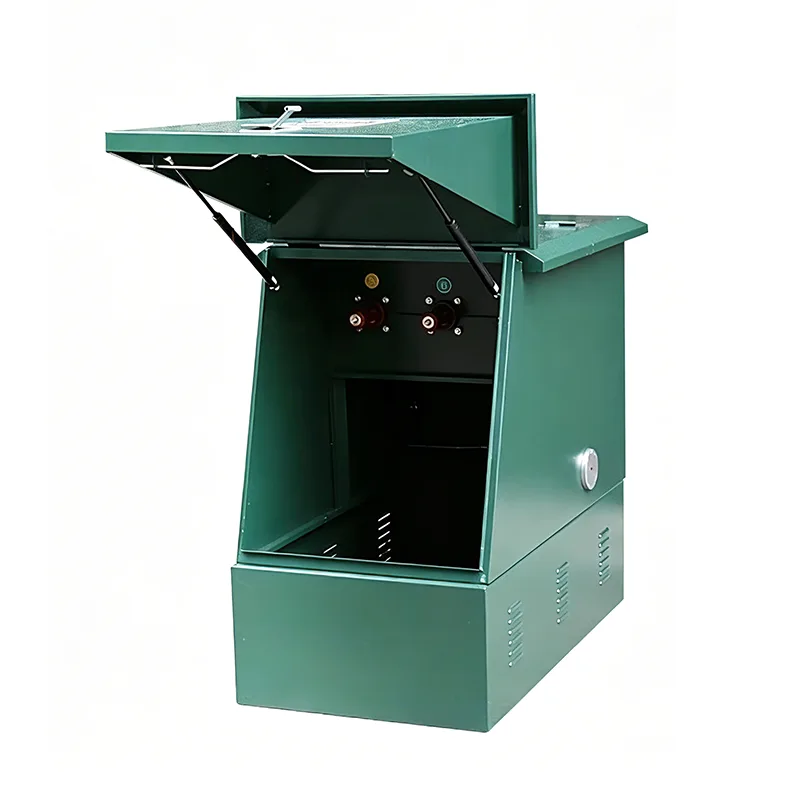

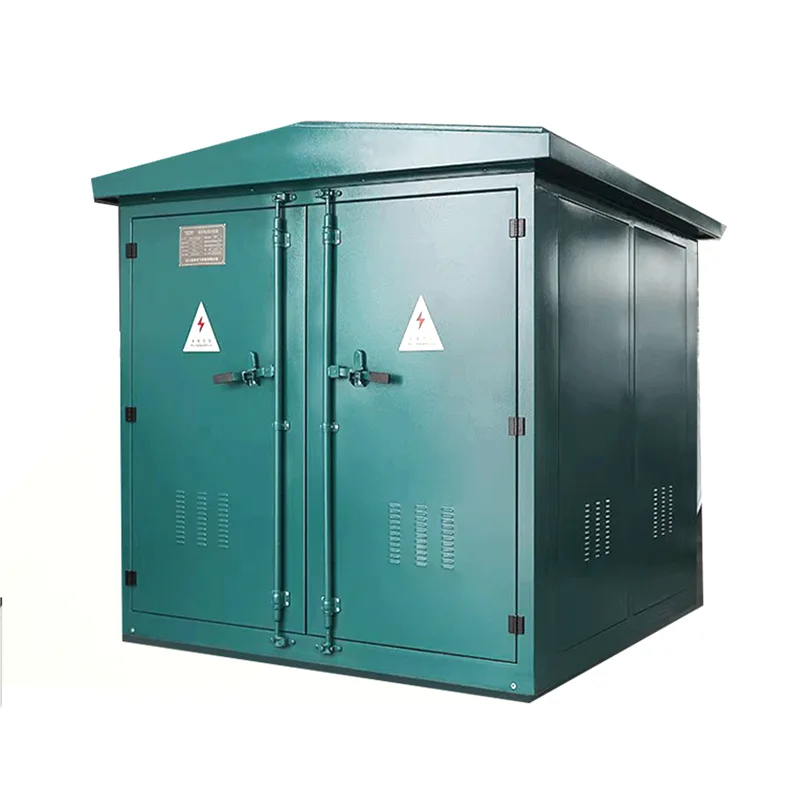

Cutie de ramificație pentru cabluri de înaltă tensiune

Cutiile de ramificație pentru cabluri de înaltă tensiune sunt utilizate în rețelele de distribuție de medie tensiune 6kV-35kV. Acestea sunt prefabricate în fabrică și instalate la fața locului prin ansamblu plug-in de îmbinări de cabluri de înaltă tensiune, înlocuind căminele de vizitare pentru cabluri și fabricarea la fața locului a capetelor terminale. Shangming, în calitate de producător al acestui produs, îl poate personaliza în funcție de nevoile reale ale proiectului. Vă rugăm să ne contactați.

Compoziția structurală

Cutiile de ramificație pentru cabluri de înaltă tensiune servesc ca ramificații de cabluri, joncțiuni și componente de protecție în sistemele de distribuție a energiei de înaltă tensiune. Deși este în primul rând un element de conectare, dispozitivele de protecție pot fi adăugate componentelor structurale dacă este necesar.

1. Carcasa: Carcasa este componenta de bază. Folosim metal de înaltă rezistență, cum ar fi oțelul laminat la rece sau oțelul inoxidabil, oferind proprietăți impermeabile, rezistente la praf, la coroziune și la intemperii, potrivite pentru medii de înaltă tensiune interioare sau exterioare.

2. Terminal de conectare a cablului principal: Această parte este utilizată pentru cabluri de înaltă tensiune de secțiune mare, care susțin conductori din aluminiu sau cupru, asigurând contact fiabil și impedanță scăzută.

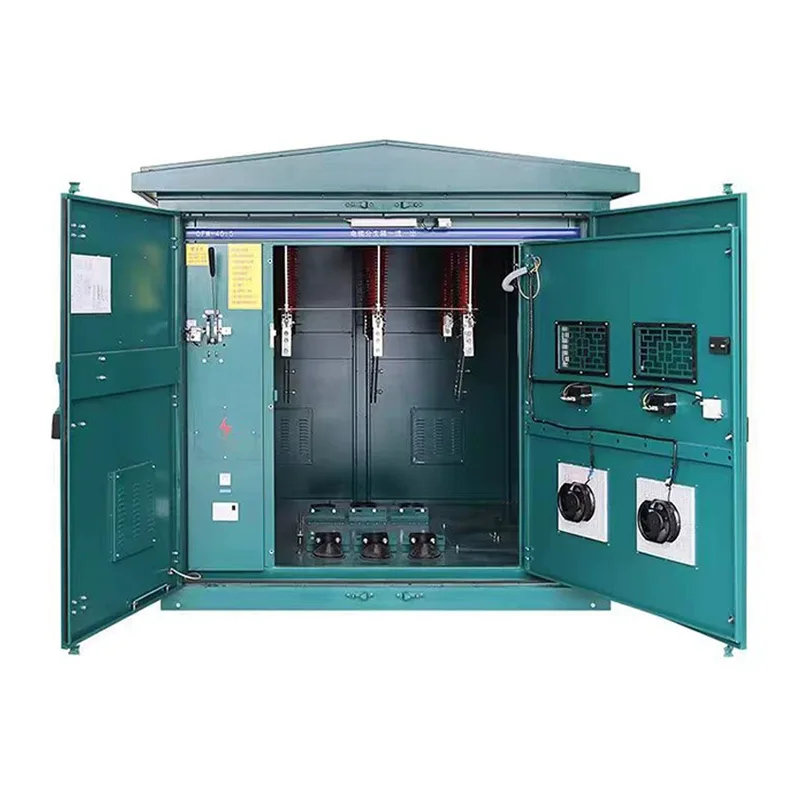

3. Terminale de ramificație: O structură unu-in-multiple-out, izolată intern cu materiale de înaltă izolație, rezistente la căldură pentru a asigura izolarea electrică și distanțe de siguranță între ramuri.

4. Sistem de izolare și protecție: Echipat cu bucșe de înaltă tensiune și capace izolatoare pentru a preveni scurtcircuitele, fulgerările sau accidentele cu șocuri electrice.

5. Dispozitive de protecție: Opțional în funcție de cerințele proiectului, inclusiv siguranțe de înaltă tensiune, întrerupătoare de sarcină, protecție împotriva trăsnetului și la supracurent. Este posibilă protecția independentă pentru circuitele de ramificație, în timp ce linia principală menține alimentarea continuă.

Caracteristicile produsului

1. Siguranță și izolare de înaltă tensiune

Cutia de ramificație pentru cabluri de înaltă tensiune adoptă o carcasă metalică de înaltă rezistență, cu un capac izolator, care acceptă ramificarea cablurilor de înaltă tensiune de 1kV~35kV. Ramurile de înaltă tensiune sunt complet izolate de trunchiul principal, prevenind fulgerările, scurtcircuitele sau șocurile electrice, respectând standardele de siguranță IEC/GB pentru distribuția de energie de înaltă tensiune.

2. Funcția de ramificare multi-circuit

Acest produs acceptă ramificarea cablului de una în mai multe prize, permițând configurarea flexibilă a numărului de circuite, după cum este necesar. Bara internă sau structura conductorului distribuie uniform curentul, iar diferitele capacități de curent de ramificație pot fi personalizate în funcție de cerințele de sarcină, simplificând cablarea cablurilor de înaltă tensiune și reducând complexitatea construcției.

3. Nivel de protecție ridicat

Shangming poate personaliza cutiile de ramificație exterioare cu gradul de protecție IP54/IP65 pe baza condițiilor reale de mediu, rezistente la ploaie, praf, radiații ultraviolete și medii corozive și adaptabile la funcționarea pe termen lung în medii cu temperatură înaltă, temperatură scăzută și umede.

4. Structură modulară

Cutiile noastre de ramificație au o structură compactă, cablare clară și timp scurt de instalare la fața locului, economisind timp în comparație cu puțurile de cablu tradiționale. Opțiunile de instalare includ montarea pe perete, montarea pe podea sau fixarea suportului. Întreținerea și extinderea sunt simple, îmbunătățind eficiența operațională.

5. Durată lungă de viață și costuri reduse de întreținere

Deoarece am selectat materiale foarte rezistente la intemperii și la coroziune, durata de viață a produsului este extinsă efectiv. Designul etanș previne pătrunderea prafului, umidității și dăunătorilor, rezultând întreținere zilnică minimă și costuri de operare reduse.

Comparație între cutiile de distribuție prin cablu de înaltă și joasă tensiune

FAQ

Î: Dacă indicatorul de tensiune de pe suprafața carcasei este stins, pot spune dacă circuitul este întrerupt?

A: Absolut nu. Indicatorul de tensiune este doar pentru referință suplimentară. Un indicator neiluminat se poate datora unui indicator deteriorat, unui senzor defect sau unei siguranțe ars. Înainte de orice operațiune, pentru testarea la fața locului trebuie utilizat un tester de înaltă tensiune cu tensiunea nominală adecvată.

Î: Ce ar trebui să fac dacă aud un șuierat ușor din carcasă în timpul inspecției?

R: Solicitați imediat o întrerupere a curentului pentru inspecție. Suieratul este de obicei un semn de descărcare parțială, indicând faptul că izolația interioară s-ar putea fi fisurată sau s-ar fi putut crea o cale de descărcare din cauza instalării necorespunzătoare. Dacă nu este abordat prompt, acest lucru poate escalada rapid într-un scurtcircuit fază la fază sau chiar poate provoca explozia carcasei.

Î: Cum aleg între izolația SF6 și izolația solidă?

R: Izolație SF6: tehnologie extrem de matură, cu capacități puternice de stingere a arcului, dar implică emisii de gaze cu efect de seră și necesită monitorizare regulată a manometrelor.

Izolație solidă: protecție fără gaze, mai ecologică, potrivită pentru zonele cu cerințe de mediu extrem de ridicate sau regiuni de mare altitudine, prevenind bulele de aer interne.
