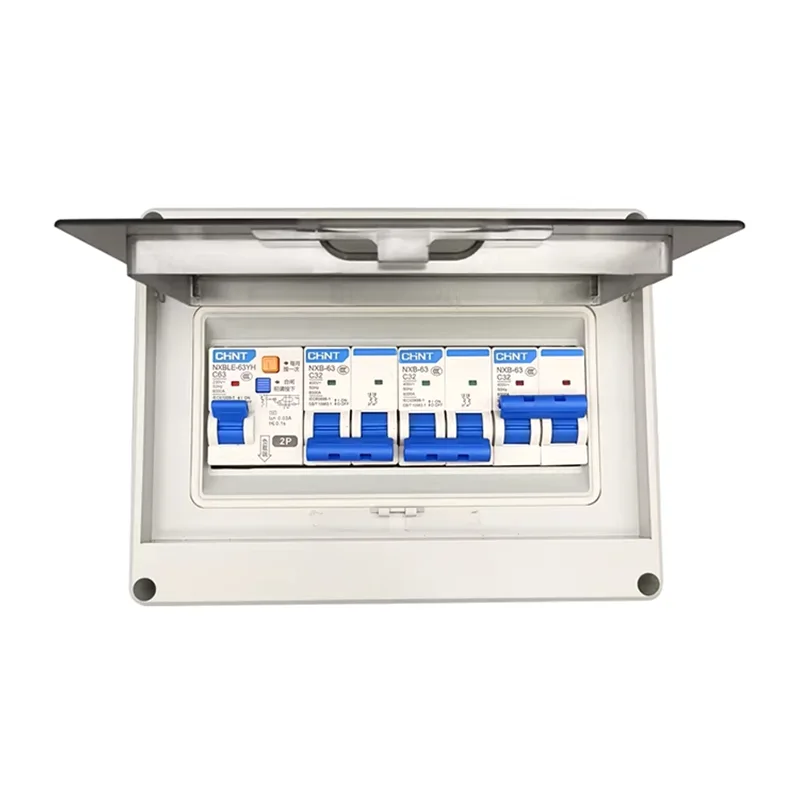

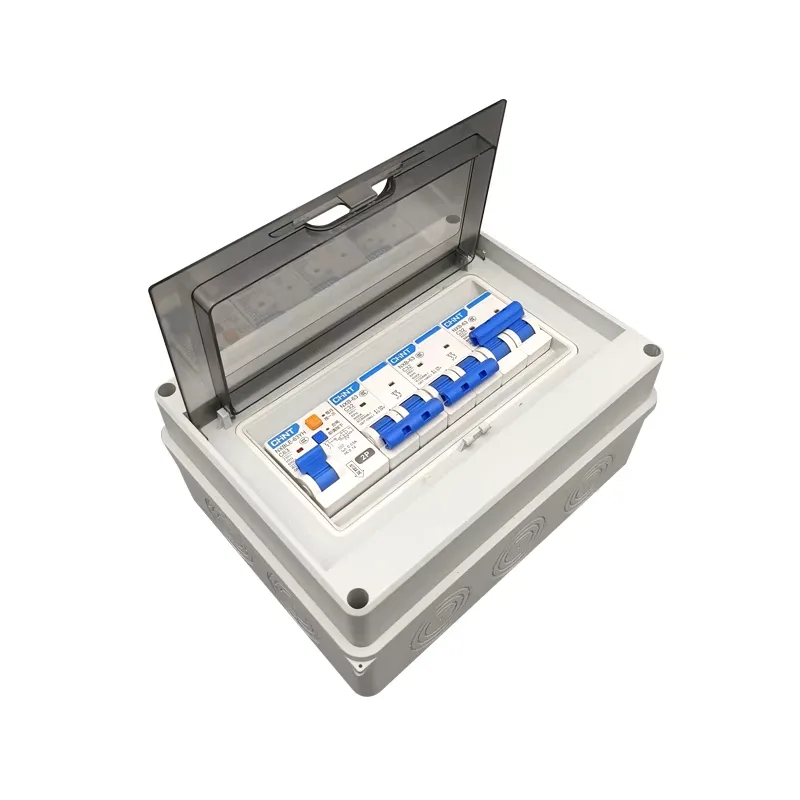

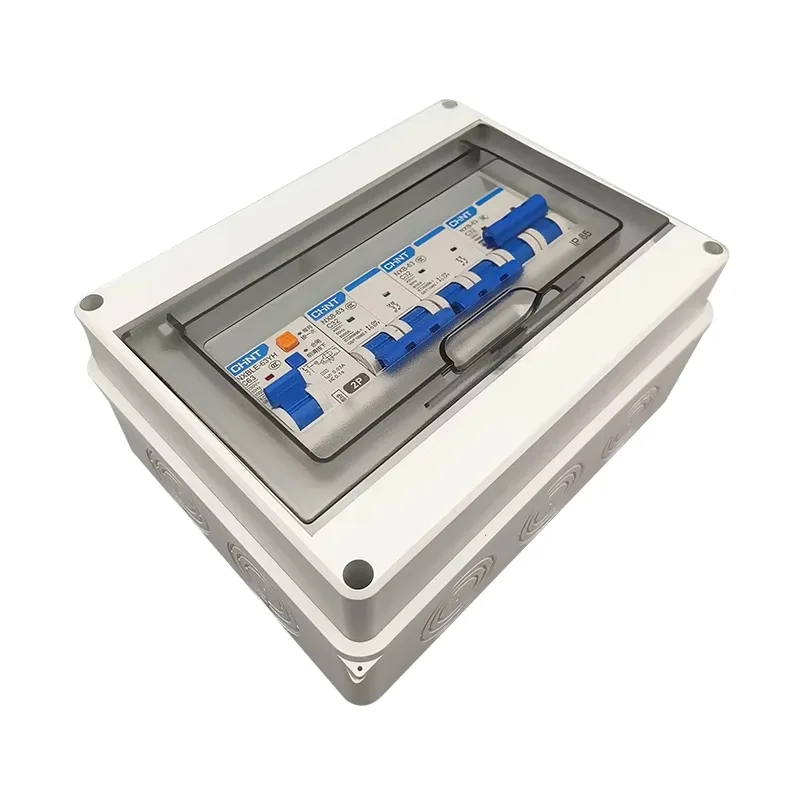

Cutie de distribuție a întrerupătorului de aer

Alegerea Shangming, o companie chineză, ca furnizor de cutie de distribuție a întrerupătoarelor de aer, vă va oferi acces la suport tehnic și la prețuri competitive. Această cutie de distribuție acceptă monitorizare inteligentă și control de la distanță.

Funcții principale

Controlul principal al puterii: Ca comutator principal de intrare pentru sistemul de joasă tensiune, cutia de distribuție a întrerupătorului de aer este responsabilă pentru controlul întrerupătorului principal de alimentare pentru întreaga clădire sau linia de producție, controlând starea de pornire/oprire a întregului sistem de distribuție a energiei.

Protecții multiple: Echipamentul oferă protecție precisă în trei etape: suprasarcină cu întârziere lungă, scurtcircuit scurt-întârziere, scurtcircuit instantaneu și protecție împotriva defecțiunii la pământ.

Monitorizarea puterii: întrerupătorul de circuit de aer poate integra un controler inteligent pentru a afișa date în timp real, cum ar fi tensiunea, curentul, frecvența și factorul de putere.

Interblocare ierarhică: Cutia de distribuție a întrerupătorului de aer poate fi interblocată în mod logic cu transformatoare din amonte sau cu dulapuri de ramificație din aval pentru a preveni declanșarea în cascadă să provoace întreruperi de curent la scară largă, protejând cablurile, echipamentele și siguranța personalului.

Comparație de produse: Cutie de distribuție a întrerupătorului de aer vs. Cutie de distribuție standard

Cum să alegi specificațiile potrivite pentru cutia de distribuție a întrerupătorului de aer?

Selectarea corectă va îmbunătăți instalarea ulterioară, întreținerea, performanța și durata de viață. Shangming, ca producător de cutii de distribuție a întrerupătoarelor de aer, oferă consiliere bazată pe un proces de selecție standard: Aplicație → Tensiune → Curent → Capacitate de scurtcircuit → Forma structurală → Specificații cabinet → Schemă de ieșire → Configurare inteligentă → Verificare de mediu.

I. Clarificați cererea

Înainte de a selecta specificațiile, determinați mai întâi funcția cutiei de distribuție a întrerupătorului de aer din sistemul dumneavoastră.

Cutie de distribuție a liniei principale de intrare de joasă tensiune: Servește ca întrerupător principal pentru întregul sistem de joasă tensiune, corespunzătoare sarcinii maxime și curentului maxim de scurtcircuit.

Cutie de distribuție de bare colectoare: Folosită pentru conectarea între două secțiuni de bare colectoare; considerațiile cheie sunt capacitatea de legare și frecvența de operare.

Cutie de distribuție importantă a alimentatorului de sarcină: alimentează echipamentele critice, care necesită fiabilitate ridicată și protecție selectivă.

Aplicațiile diferite necesită specificații semnificativ diferite; acesta este primul pas.

II. Determinați tensiunea nominală și tipul de sistem

Tensiunile nominale comune: AC 380V / 400V / 690V, trebuie să fie în concordanță cu sistemul de alimentare cu energie electrică de la fața locului.

Tip de sistem: trifazat cu trei fire / trifazat cu patru fire. Vă rugăm să confirmați dacă sunt necesare o linie neutră (N) și o linie de protecție (PE).

Tensiunea incorectă și tipul de sistem vor face direct echipamentul inutilizabil.

III. Calculați și selectați curentul nominal

Calculați curentul real de sarcină și rezumați curentul de proiectare al tuturor circuitelor din aval, pe baza condițiilor maxime de funcționare simultană.

Când selectați, vă recomandăm să rezervați o marjă rezonabilă, în general 10%-30% pentru extinderea viitoare.

Curenți nominali comune ACB: 630A, 800A, 1000A, 1250A, 1600A, 2000A, 2500A, 3200A, 4000A–6300A.

În principiu, curentul de funcționare pe termen lung ar trebui să fie ≤ 80%–90% din curentul nominal ACB.

IV. Verificarea capacității de întrerupere a scurtcircuitului

Mulți clienți trec cu vederea acest punct atunci când selectează întrerupătoarele, dar este esențial. Capacitatea de rupere insuficientă poate cauza pericole grave de siguranță.

Curentul de scurtcircuit la punctul de instalare trebuie determinat, calculat din capacitatea transformatorului, impedanța și lungimea cablului.

Selectați o capacitate de rupere potrivită: Icu / Ics ≥ curentul maxim de scurtcircuit al sistemului.

Evaluări comune: 50kA, 65kA, 80kA, 100kA.

V. Selectarea structurii întreruptorului

ACB fix: cost redus, întreținerea necesită o întrerupere a curentului.

ACB tip sertar: Întreținere convenabilă, suportă întreținere neîntreruptă, utilizată mai frecvent în proiectele industriale.

VI. Determinarea specificațiilor și structurii dulapului cutiei de distribuție

Dimensiunile carcasei depind de specificațiile ACB, de capacitatea barelor colectoare și de numărul de circuite de ieșire. Principalele tipuri sunt montate pe perete și pe podea.

Grad de protecție: Interior: IP30 / IP40; Exterior: IP54 / IP65.

VII. Selectarea configurației barei și liniilor de ieșire

Specificațiile barelor trebuie selectate pe baza curentului nominal și a secțiunii transversale a barei de cupru, luând în considerare creșterea temperaturii și funcționarea pe termen lung.

Tipuri de circuite de linie de ieșire: linie de ieșire MCCB, linie de ieșire MCB, linie de ieșire prin cablu direct.

Este necesar un circuit de rezervă? Dacă da, rezervați spațiu pentru extinderea viitoare a capacității.

VIII. Caracteristici inteligente și configurație de accesorii

Funcțiile opționale includ: monitorizarea curentului, tensiunii și energiei; interfata de comunicare; deschidere și închidere de la distanță; alarmă de eroare și feedback de stare.

Tipul inteligent este recomandat pentru fabrici, centre de date și proiecte de clădiri publice.

IX. Verificarea condițiilor de mediu și de utilizare

Vă rugăm să confirmați următorii factori de mediu:

Temperatura ambiantă (reducerea necesarului pentru temperaturi ridicate)

Altitudinea de instalare

Prezența prafului, umidității sau gazelor corozive

Este necesară proiectarea seismică?
