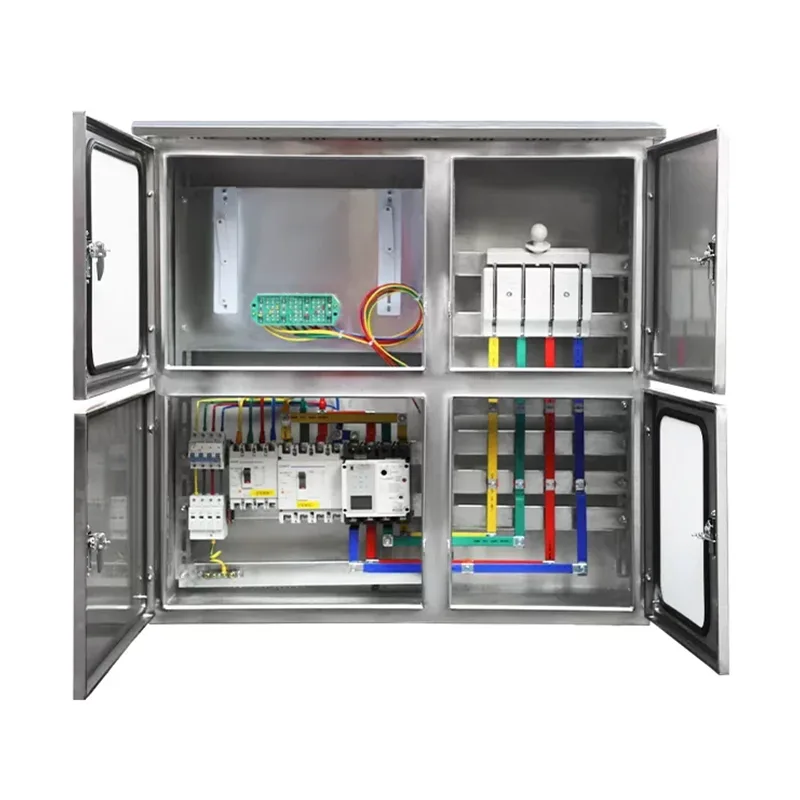

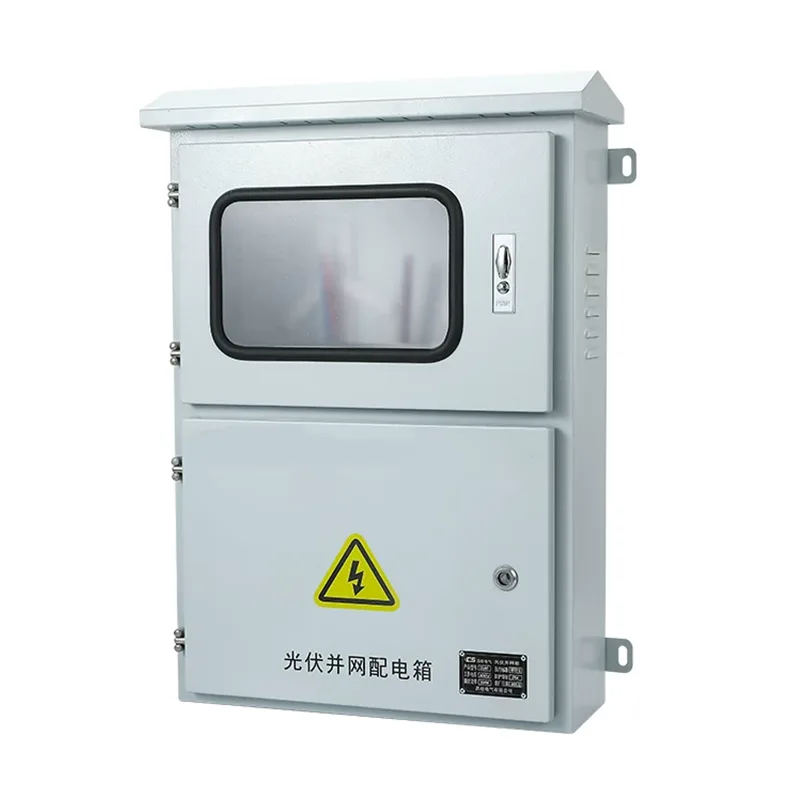

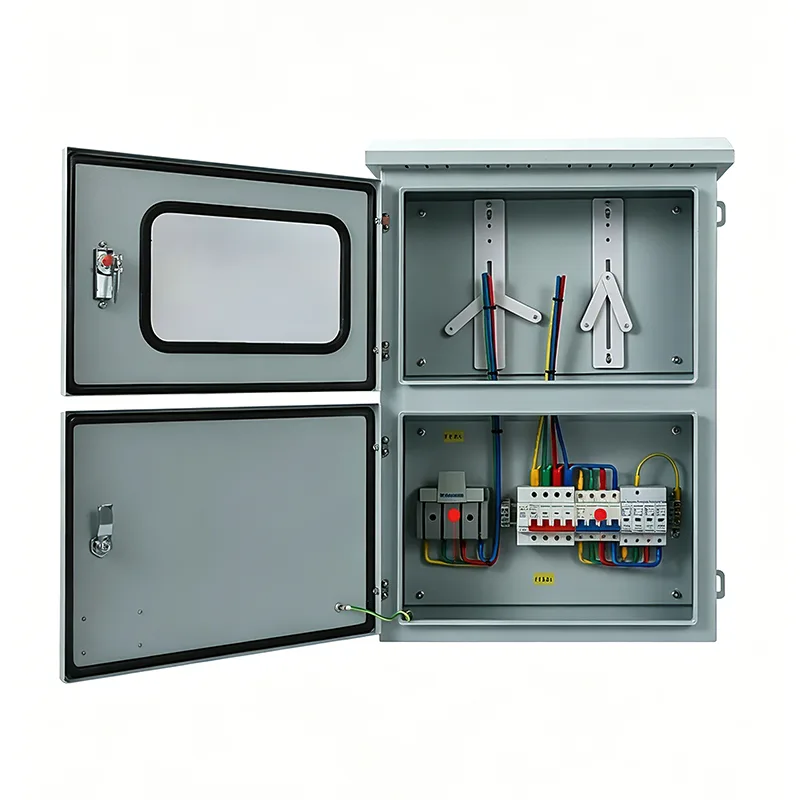

Cutie de joncțiune fotovoltaică în aer liber conectată la rețea

Cutiile de joncțiune fotovoltaice în aer liber conectate la rețea sunt utilizate între partea de curent continuu a unui sistem de generare a energiei fotovoltaice și invertor. Dacă doriți să personalizați acest produs la un preț competitiv, puteți alege Shangming, iar noi vom deveni furnizorul dumneavoastră de încredere.

Funcții de bază

Cutia de joncțiune fotovoltaică de exterior conectată la rețea integrează protecție, izolație și monitorizare. Acceptăm numere de circuit personalizate, componente de marcă și funcții inteligente. Pentru soluții de configurare specifice și oferte, vă rugăm să ne contactați.

1. Busing și distribuție curentă

Centralele fotovoltaice constau din mai multe panouri solare conectate în serie. Cutia de joncțiune conectată la rețea servește ca mecanism de protecție convergentă și de manevră.

Funcție de convergență: Adună puterea DC de la mai multe șiruri de caractere pe o singură magistrală pentru ieșire către invertor, simplificând cablarea și economisind costurile cablurilor DC.

Protecție la manevrare: Fiecare intrare este echipată cu o siguranță CC independentă. Când apare un scurtcircuit într-un șir, defecțiunea este limitată la acea ramură, fără a afecta generarea normală de energie a altor șiruri.

2. Protecție la trăsnet și la supratensiune

Deoarece panourile fotovoltaice sunt instalate pe acoperișuri deschise sau pe sol, acestea sunt foarte susceptibile la lovituri de fulger. Protectorul de supratensiune integrat în interiorul cutiei de joncțiune poate detecta tensiuni înalte instantanee în linie și poate descărca supratensiunea la sol în câteva nanosecunde.

Acesta servește ca primă linie de apărare în fața invertorului, prevenind loviturile de trăsnet induse care ar putea deteriora componentele electronice ale invertorului.

3. Izolarea de siguranță și deconectarea fizică

Carcasa este echipată cu un întrerupător de izolare DC de înaltă tensiune sau un întrerupător. Atunci când este necesară întreținerea invertorului sau a echipamentului din aval, deconectarea manuală a cutiei de joncțiune asigură că partea de întreținere este complet deconectată, protejând siguranța personalului.

Carcasa Shangming conectată la rețea este de înaltă performanță și fiabilă, permițând întreruperea în siguranță a curentului în timp ce sistemul funcționează, prevenind generarea de arcuri periculoase care ar putea provoca un incendiu.

4. Protecție la încărcare inversă

Dimineața, seara sau în zilele înnorate, tensiunea de ieșire a diferitelor șiruri poate diferi. Fără protecție, șirurile cu tensiune mai mare pot curge curentul înapoi în șirurile cu tensiune mai mică.

Sunt disponibile diode opționale de încărcare inversă, asigurând fluxul curentului doar unidirecțional către invertor, prevenind supraîncălzirea localizată sau chiar incendiul cauzat de curentul invers.

5. Protecția mediului și monitorizarea stării

Deoarece acest produs trebuie instalat în aer liber, carcasa are un grad de protecție IP65/IP66 pentru a preveni coroziunea apei de ploaie și îmbătrânirea UV. Componentele interne de precizie funcționează în mod fiabil pe toată durata de viață de 25 de ani a centralei electrice.

Funcția opțională de monitorizare inteligentă monitorizează curentul, tensiunea și temperatura internă a fiecărui șir în timp real și alarmează imediat în cazul producerii anormale de energie.

De ce cutiile fotovoltaice conectate la rețea trebuie să fie impermeabile pentru utilizare în exterior?

Sistemele fotovoltaice sunt instalate de obicei pe acoperișuri sau în câmpuri deschise, iar cutiile de joncțiune conectate la rețea trebuie să facă față următoarelor provocări severe:

Variații extreme de temperatură: Temperaturile de vară pot ajunge la peste 70°C, în timp ce temperaturile de iarnă pot scădea până la -30°C.

Radiația UV: Expunerea pe termen lung la lumina soarelui în exterior necesită stabilitate UV; în caz contrar, sunt predispuși la îmbătrânire.

Umiditate și condens: trebuie să fie rezistente la ploaie și echipate cu o supapă de aerisire pentru a evacua condensul intern și pentru a preveni umezirea componentelor electrice.

Prin urmare, pentru utilizarea normală și pentru a evita întreținerea frecventă în timpul funcționării, menținerea performanței și a duratei de viață stabile, un design impermeabil la exterior este esențial.

Scenarii de aplicație și recomandări de configurare

Cutiile de joncțiune fotovoltaice de exterior Shangming, conectate la rețea, pot fi utilizate în întregul lanț al industriei fotovoltaice, de la acoperișuri rezidențiale până la centrale electrice la scară largă montate la sol. Vom oferi recomandări de configurare bazate pe scenarii comune.

1. Sisteme fotovoltaice distribuite rezidentiale

Acest tip de utilizare este foarte frecvent, instalat în general pe acoperișurile sau pereții vilelor sau caselor auto-construite din mediul rural. Colectează mai multe panouri fotovoltaice din diferite orientări pe acoperiș și oferă protecție de bază împotriva trăsnetului.

Recomandări de configurare: Cutia trebuie să aibă un aspect curat și dimensiuni mici, 1-4 intrări șir și să fie echipată cu monitorizare de protecție la incendiu extrem de sensibilă.

2. Centrale electrice industriale și comerciale pe acoperiș

În acest caz, cutia conectată la rețea este instalată pe acoperișurile plate ale atelierelor din fabrici, depozitelor logistice sau centrelor comerciale mari. Pentru o capacitate de generare a energiei de dimensiuni medii, precombină zeci de șiruri fotovoltaice înainte ca acestea să intre într-un invertor de șir.

Recomandări de configurare: Cutia are nevoie de rezistență ridicată la coroziune, 8-16 intrări șir și de obicei include un modul de comunicare inteligent pentru a facilita personalului de întreținere să vizualizeze curentul fiecărei ramuri din camera de monitorizare.

3. Centrale electrice la scară largă montate la sol și deșerturi solare

Cutiile de adunare distribuite în deșerturi, munți sau spații mari deschise se numesc cutii de combinare. Ca dispozitive combinatoare primare, acestea colectează curentul de la mii de panouri solare și îl transmit la un invertor centralizat.

Recomandare de configurare: IP66, dedicat sistemelor de înaltă tensiune de 1500 V, echipat cu diode anti-invers și funcții precise de monitorizare a șirurilor și cu supape active de răcire/respirație.

4. Scenarii de aplicații solare + transfrontaliere

Carporturi solare: Furnizează energie stațiilor de încărcare a vehiculelor electrice. Cutia de joncțiune este instalată pe stâlpii carportului pentru a proteja stațiile de încărcare din aval de supratensiunile solare.

Sisteme complementare solare pentru agricultură și pescuit: instalate pe suporturi deasupra terenurilor agricole sau a iazurilor cu pești. Există cerințe speciale pentru rezistența la umiditate și rezistența la coroziune acidă/alcalină; se recomanda otel inoxidabil.

De ce să ne alegeți?

Shangming provine din Yueqing, Wenzhou, China, o regiune renumită ca „Capitala electrică a Chinei”. Folosind lanțul industrial bine dezvoltat al clusterului industriei electrice din Yueqing, am stabilit un sistem riguros și eficient de producție și control al calității. Portofoliul nostru de produse acoperă peste 200 de serii și peste 6000 de modele, conform standardelor electrice globale.

Alegerea setului nostru complet inteligent de echipamente integrează funcții de detectare IoT și monitorizare de la distanță, permițând monitorizarea în timp real a parametrilor precum temperatura, umiditatea și curentul. Acest lucru asigură o funcționare stabilă și o alimentare sigură.
