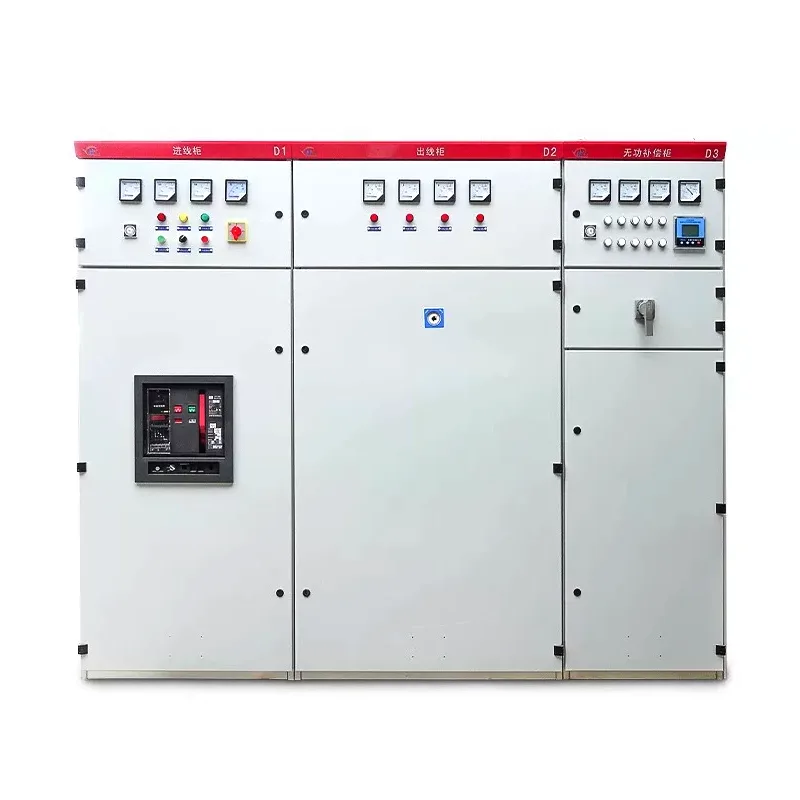

GGD AC Aparatură de joasă tensiune

GGD AC Low Voltage Switchgear este o unitate completă de distribuție a energiei de joasă tensiune utilizată pe scară largă. Se laudă cu fiabilitate ridicată, ușurință de instalare și întreținere și un preț competitiv, ajutându-vă să economisiți costuri. Alegeți Shangming ca furnizor cu încredere și primiți un serviciu unic fără griji.

Ce este GGD AC de joasă tensiune?

Aparatul de distribuție de joasă tensiune AC GGD este un aparat de distribuție AC de joasă tensiune matur și utilizat pe scară largă, adesea folosit ca echipament principal de distribuție sau subdistribuție a energiei în sistemele de distribuție a energiei. Este, de asemenea, un produs pe care Shangming îl poate furniza în vrac.

GGD este un model comun și matur de aparate de comutație de joasă tensiune. „Tensiune joasă” indică faptul că acest produs este utilizat pentru distribuția de energie de joasă tensiune, cum ar fi AC 380V/400V. Acesta integrează întrerupătoare, bare colectoare, componente de protecție și control pentru a asigura funcționarea sigură și stabilă a sistemului de distribuție a energiei.

Caracteristici tehnice

Structura cabinetului: Aparatul de distribuție de joasă tensiune GGD AC adoptă un design de dulap de uz general, asamblat folosind secțiuni de oțel formate la rece prin sudare parțială. Rezultă astfel un dulap cu rigiditate ridicată și capacitate portantă.

Design modular: Componentele cadrului dulapului și accesoriile specializate sunt furnizate de un subcentru de secțiune din oțel, asigurând precizie și calitate înaltă a dulapului.

Sistem de disipare a căldurii: dulapul are un număr diferit de orificii de ventilație atât în ​​partea superioară, cât și în cea inferioară. Atunci când componentele electrice din interior generează căldură, aerul cald se ridică și este evacuat prin fantele superioare, în timp ce aerul rece este completat prin fantele inferioare, formând un flux natural de aer.

Gradul de protecție: Configurația standard este de obicei IP30. IP40 poate fi personalizat pentru a satisface cerințele de mediu. Vă rugăm să contactați Shangming pentru detalii; echipa noastră tehnică va efectua o analiză pre-personalizare.

De ce să alegeți GGD AC de joasă tensiune?

Economie: În comparație cu aparatele de comutație debrosabile, aparatele de comutare de joasă tensiune GGD AC au o structură mai simplă, eliminând mecanismele complexe de interblocare a sertarelor și conectorii scumpi, rezultând un cost cu 30%-50% mai mic. În plus, componentele sale sunt extrem de versatile, iar piesele de schimb sunt ușor disponibile.

Operare și întreținere intuitive: Structura fixă ​​a lui GGD face ca toate punctele de conectare și cablurile să fie ușor vizibile, facilitând inspecțiile. În comparație cu riscurile potențiale ale contactului slab al conectorului sau arcului electric în aparatele de comutare tip sertar, conexiunile fixe fixate cu șuruburi oferă o fiabilitate mai mare pe termen lung.

Capacitate mare de rupere: Curent nominal de rupere de scurtcircuit până la 50 kA.

Stabilitate dinamică și termică bună: Acest aparat de comutare poate rezista la stresul mecanic și la șocul termic generat de curenții de scurtcircuit.

Scenarii de aplicare

Eficiența ridicată a costurilor și tehnologia matură a GGD AC Low Voltage Switchgear sunt motivele pentru care mulți clienți le aleg. Proiectele în care am cooperat cel mai frecvent includ:

Stații și centrale electrice: GGD poate fi utilizat pentru conversia puterii în sistemele de alimentare cu curent alternativ de 50 Hz cu o tensiune nominală de funcționare de 380 V.

Întreprinderi industriale: Responsabil pentru controlul, distribuția energiei și iluminatul motoarelor mari.

Clădiri: Camere principale de distribuție în ansambluri comerciale și zone rezidențiale.

Compensarea condensatorului: utilizat în mod obișnuit pentru compensarea puterii reactive în sistemele de alimentare, adică dulapuri de compensare de tip GGD.

Informații de comandă

Dacă sunteți sigur că trebuie să comandați dulapuri GGD, vă rugăm să contactați imediat Shangming și să furnizați următoarele informații:

Diagrama circuitului principal (circuit unic): trebuie să determinăm configurația întreruptoarelor interne și a barelor colectoare.

Diagrama circuitului auxiliar (al doilea circuit): logica de control, luminile indicatoare și cerințele instrumentului.

Lista de componente: Indiferent dacă specificați o anumită marcă de întrerupător, cum ar fi Schneider, ABB, Chint etc.

Culoarea dulapului: implicit este gri deschis (RAL 7035), personalizabil.

FAQ

Î: Ce dimensiune întrerupător poate fi instalat într-un dulap GGD?

R: Dulapurile GGD au o capacitate portantă foarte mare. Linia principală de intrare poate găzdui întreruptoare universale de până la 3150A sau chiar 4000A. Liniile de ieșire pot fi aranjate flexibil cu întrerupătoare de circuit cu carcasă turnată, în funcție de cerințe.

Notă: Când personalizați, trebuie să specificați specificațiile barelor colectoare cu noi pentru a vă asigura că zona de secțiune transversală a barei colectoare de cupru îndeplinește cerințele de creștere a temperaturii curentului nominal.

Î: Cât de eficient este acest dulap în prevenirea prafului și umidității?

R: Dulapul GGD standard are un grad de protecție IP30.

În fabricile prăfuite sau subsoluri umede, ratingul poate fi mărit la IP40 prin adăugarea de benzi de etanșare și panouri de protecție.

Cu toate acestea, deoarece se bazează pe canale de ventilație naturală, un rating IP excesiv de ridicat va afecta disiparea căldurii; trebuie găsit un echilibru între protecție și disiparea căldurii.

Î: Barele colectoare din interiorul dulapului GGD sunt așezate orizontal sau vertical?

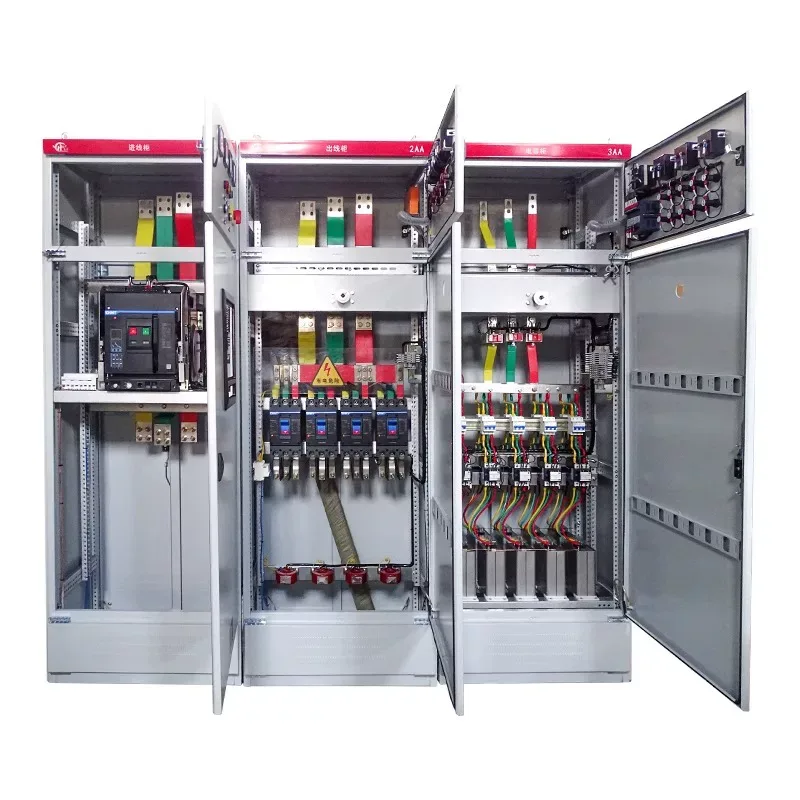

R: Dulapurile GGD folosesc de obicei un aranjament de bare orizontale în partea de sus.

Acest aspect nu numai că îmbunătățește stabilitatea dinamică a dulapurilor, dar facilitează și conectarea orizontală a mai multor dulapuri GGD.
