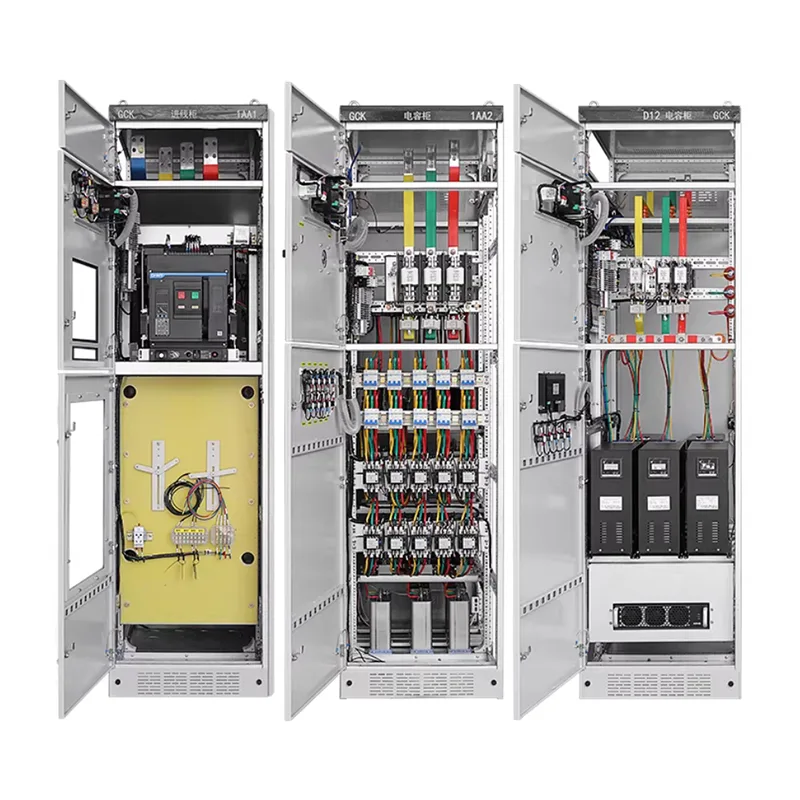

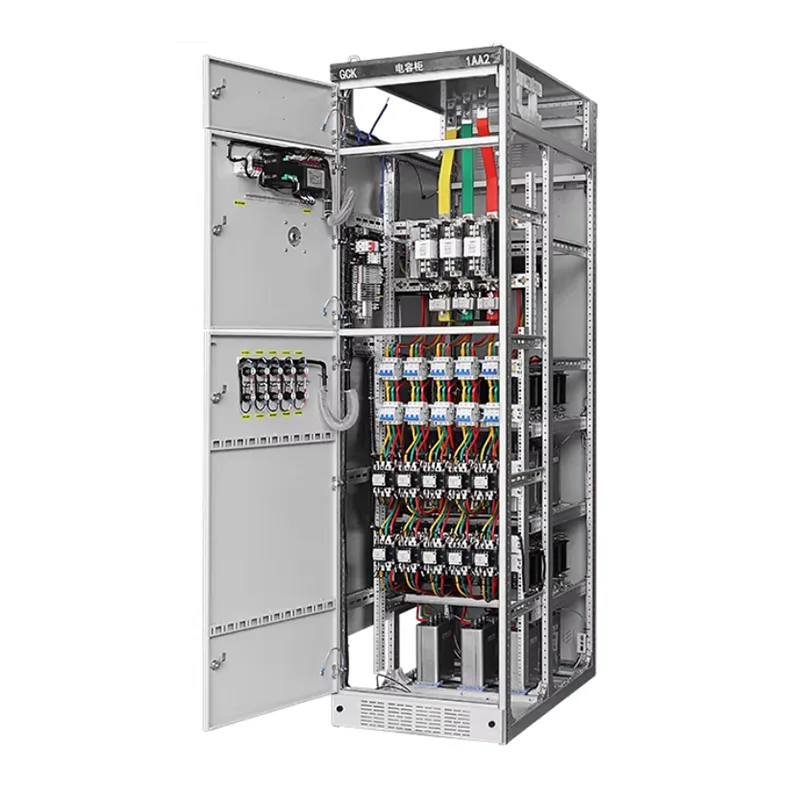

Aparatură retrasabilă de joasă tensiune MNS

Căutați un furnizor de încredere de aparate de comutare retractabile de joasă tensiune MNS? Shangming din China este o alegere de încredere. Acest tablou de distribuție are zone izolate, îmbunătățind eficiența întreținerii sistemului și continuitatea operațională. A fost exportat în peste 50 de țări și regiuni din întreaga lume.

Ce este aparatul de comutare retrasabil de joasă tensiune MNS?

Dezvoltat inițial de ABB din Elveția și licențiat pentru producție globală, aparatul de distribuție retractabil de joasă tensiune MNS este un sistem avansat de distribuție a energiei. Fabrica Shangming are tehnologie matură de procesare pentru acest produs și acceptă personalizarea.

Spre deosebire de aparatul de comutare fix GGD, fiecare circuit al MNS este instalat într-un modul de sertar extras independent. Dacă un circuit se defectează, operatorul poate scoate direct sertarul pentru reparare sau înlocuire, în timp ce celelalte circuite din dulap continuă să funcționeze normal, obținând astfel o alimentare neîntreruptă în timpul întreținerii. Sertarele cu aceleași specificații sunt interschimbabile, scurtând timpul de recuperare a defecțiunii.

Caracteristici structurale

Cadrul aparatului de comutare retrasabil de joasă tensiune MNS este asamblat folosind profile în formă de C cu găuri modulare de 25 mm, rezultând o structură ușoară cu rezistență mecanică ridicată și rezistență la șocuri.

Interiorul dulapului este riguros împărțit în trei zone independente pentru a preveni propagarea defecțiunilor:

Compartimentul unității funcționale: Conține module de sertare.

Compartiment pentru bare colectoare: Situat în spatele sau în partea superioară a dulapului, adăpostește barele principale și de distribuție.

Compartiment pentru cabluri: Situat pe partea laterală a dulapului, pentru conexiuni de cabluri externe.

MNS utilizează, de asemenea, panouri multifuncționale din plastic ignifug de înaltă rezistență, izolând eficient barele colectoare orizontale și verticale și prevenind arcul electric între compartimente.

Parametrii tehnici

Design de siguranță

În timpul utilizării, aparatele de comutare necesită o luare în considerare cuprinzătoare a siguranței personale și a protecției echipamentului. Produsele Shangming sunt supuse a șapte procese de inspecție a calității înainte de a părăsi fabrica pentru a se asigura că toate proiectele majore de siguranță sunt în vigoare, îndeplinesc standardele internaționale și interne, cum ar fi IEC 61439-1 / GB 7251.1 și oferă documente complete de certificare și rapoarte de testare.

Izolare completă: Aparatul de distribuție retractabil de joasă tensiune MNS utilizează plăci metalice pentru a izola complet compartimentul unității funcționale, compartimentul barelor colectoare și compartimentul cablurilor. Energia defectelor este limitată în acest compartiment, fără a afecta circuitele adiacente și împiedicând răspândirea arcurilor de defect.

Interblocare în cinci ori: Previne șocurile electrice sau deteriorarea echipamentului cauzată de eroare umană.

Sertarul poate fi scos din poziția conectat numai când întrerupătorul este deschis; tija de interblocare mecanică blochează mecanismul de împingere. → Împiedică deschiderea și închiderea circuitului principal sub sarcină.

Ușa compartimentului unității funcționale și poziția sertarului sunt interblocate; ușa nu poate fi deschisă dacă sertarul nu este complet scos; compartimentul de bare/cablu necesită unelte speciale pentru a se deschide. →Previne intrarea accidentală în compartimentele sub tensiune

Întrerupătorul de împământare și întrerupătorul principal sunt interblocate mecanic; întrerupătorul de împământare nu poate fi închis când circuitul principal este alimentat. →Previne conectarea firelor de împământare când este alimentat

Când întrerupătorul de împământare este închis, întrerupătorul principal nu poate fi avansat în poziția de conectare. →Previne punerea sub tensiune cu firul de împământare conectat.

Interblocarea opțională a cheii sau interblocarea logică electronică asigură secvența corectă de funcționare. →Previne deschiderea și închiderea accidentală a întrerupătoarelor.

Reducerea presiunii de defecțiune: Dulapul MNS este proiectat cu un canal dedicat de reducere a presiunii. În cazul unui scurtcircuit accidental intern, gazul de înaltă temperatură și presiune este descărcat în sus, protejând operatorii din față și îndeplinind cerințele de testare a defectelor arcului IEC 61641.

Pentru ce industrii recomandăm aparatele de comutare retractabile de joasă tensiune MNS?

1. Industria Petrochimică

Industria petrochimică necesită producție continuă și nu poate tolera întreruperi prelungite de curent. Condițiile de funcționare implică numeroase circuite de motor, capacități mari de sarcină și porniri frecvente. Aparatul fix este prea riscant și implică costuri enorme de întreținere.

Unitățile de tip sertar ale aparatului de comutare MNS permit întreținerea în timp real într-un mediu sigur, asigură o izolare clară a circuitului, reduc impactul accidentelor și facilitează extinderea și upgrade-urile.

2. Producție la scară largă

Industriile de producție la scară largă, cum ar fi fabricile de oțel, ciment și automobile, funcționează continuu cu sarcini dense ale motorului și sisteme electrice la scară largă.

MNS acceptă scheme MCC, standardizează circuitele și permite întreținerea și înlocuirea rapidă. Unitățile funcționale pot fi adăugate treptat pe măsură ce liniile de producție se extind. Dacă intenționați să extindeți producția în viitor și aveți nevoie de utilizare pe termen lung, aparatul de comutare MNS este mai potrivit.

3. Centre de date și complexe comerciale mari

Aceste aplicații au cerințe extrem de ridicate pentru continuitatea puterii, cu distribuție densă și complexă a sarcinii, necesitând monitorizare inteligentă și management zonat. Întreruperea curentului poate duce la pierderi economice semnificative.

MNS oferă o zonare clară, o structură de alimentare mai sigură și capacitatea de a integra module inteligente de monitorizare, asigurându-se că întreținerea nu afectează întregul sistem.

4. Infrastructura Municipală

Inclusiv metrouri, aeroporturi, spitale, stații de epurare etc.

Stabilitatea sursei de alimentare este linia de salvare a infrastructurii, necesitând control zonat și recuperare rapidă după întreținere. MNS permite înlocuirea unității funcționale chiar și cu întreruperi minore de curent.

5. Industria de energie și energie

Sisteme auxiliare pentru centrale electrice, sisteme de distribuție a energiei eoliene și solare și părțile de joasă tensiune ale substațiilor. Aceste scenarii au cerințe ridicate pentru nivelurile de siguranță și fiabilitatea sistemului. Structura compartimentată și unitățile de tip sertar ale MNS îndeplinesc mai bine standardele de proiectare.
