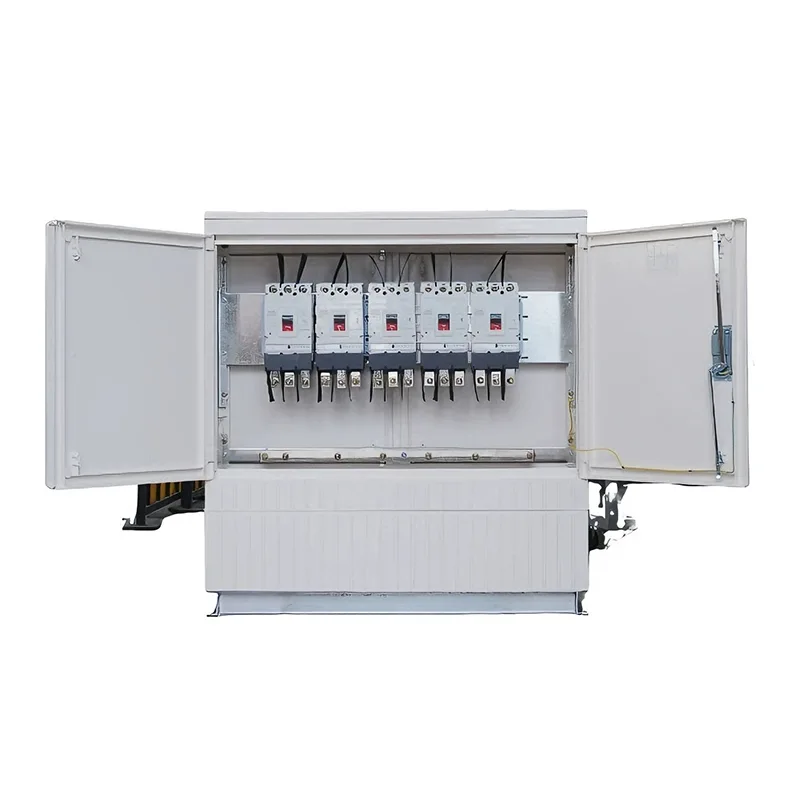

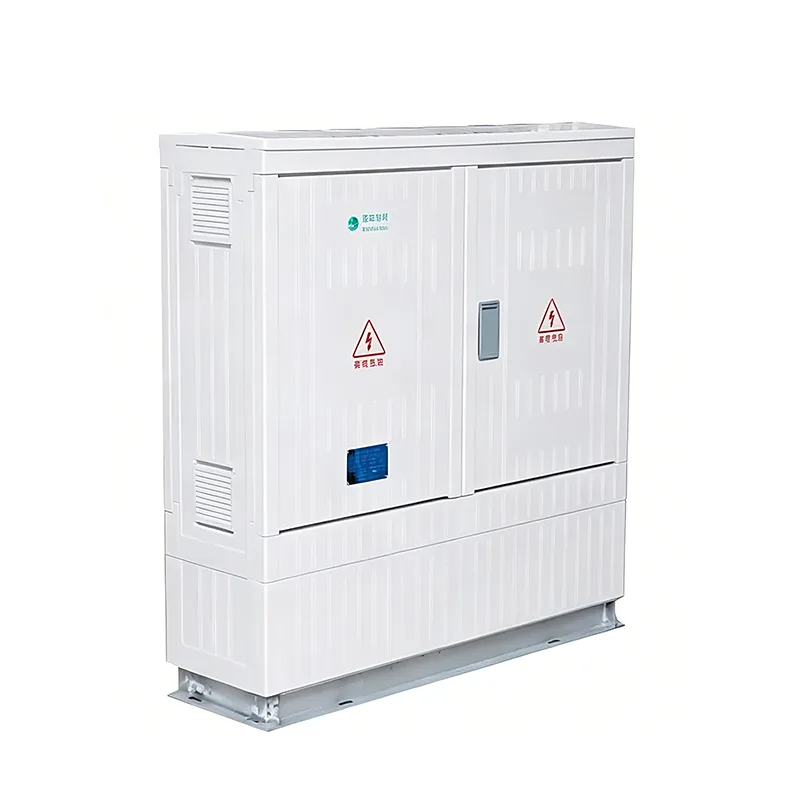

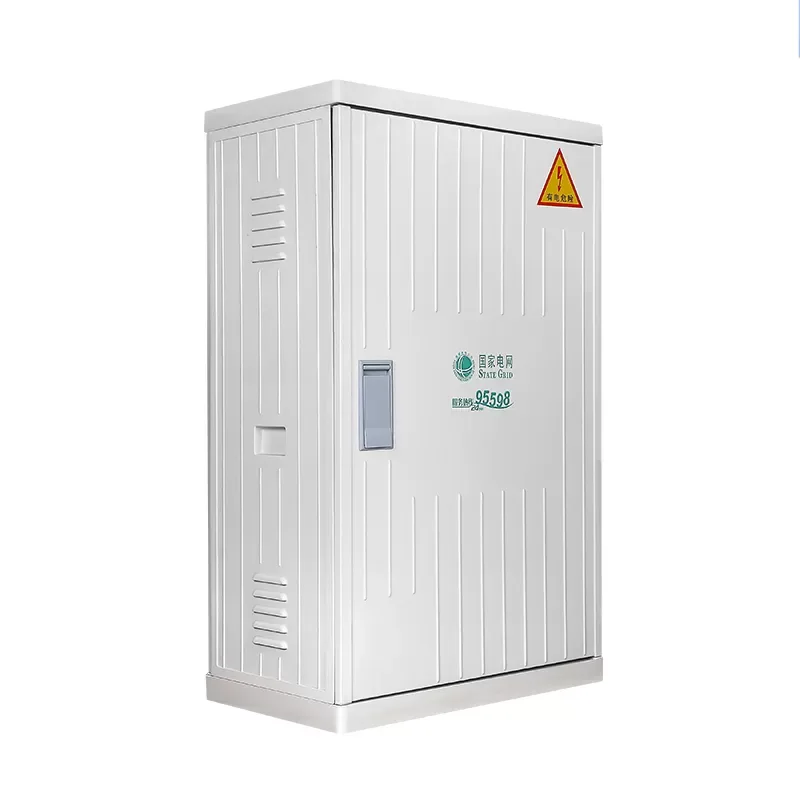

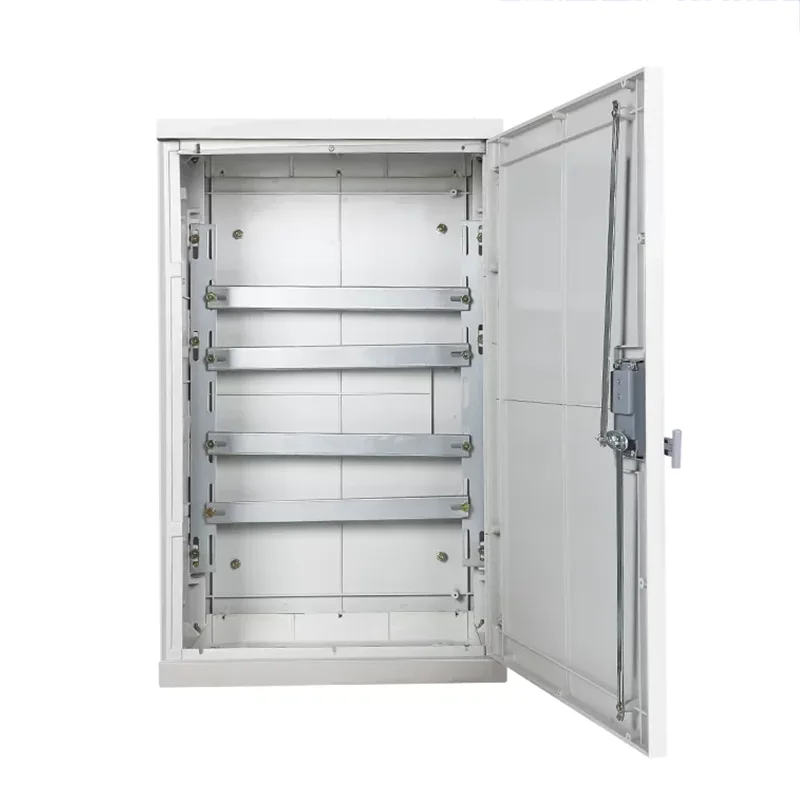

Cutie de ramificație pentru cabluri de joasă tensiune

Doriți să cumpărați cutii de ramificație pentru cabluri de joasă tensiune, stabile și de înaltă calitate? Contactați imediat Shangming! Suntem un furnizor din China, oferind aprovizionare directă din fabrică, servicii de consultanță tehnică și asigurare a calității.

Ce este o cutie de distribuție prin cablu de joasă tensiune?

O cutie de distribuție de cablu de joasă tensiune este un dispozitiv electric utilizat în sistemele de distribuție a energiei de joasă tensiune pentru ramificare, conectare și distribuire a cablurilor. Nu controlează, limitează sau monitorizează curentul.

Fără a întrerupe sursa de alimentare principală, ramifică în mod sigur și sistematic o singură sursă de energie de joasă tensiune în mai multe ieșiri pentru sarcinile din aval. Poate înlocui puțurile de cablu tradiționale sau cablarea accidentală, îmbunătățind siguranța, standardizarea și mentenabilitatea sistemului de distribuție a energiei de joasă tensiune.

Proces de lucru: Puterea principală intră în cutia de distribuție → Curentul este distribuit uniform prin barele interioare → Fiecare ramură consumă putere în funcție de cererea de sarcină.

De ce cutiile de cabluri de joasă tensiune nu au nevoie de componente de protecție?

Acest lucru este strâns legat de funcția cutiei de ramificație a cablurilor de joasă tensiune în sine. În întregul sistem, protecția este în amonte și conexiunea în aval; toate funcţiile de protecţie sunt îndeplinite de întrerupătorul din amonte.

Ce se întâmplă cu un scurtcircuit? → Curentul de scurtcircuit este întrerupt de întrerupătorul de circuit din amonte în 0,1 secunde. Cutia de ramificație rezistă doar la curentul de stabilitate termică instantanee (de exemplu, 15kA/1s).

Ce se întâmplă cu o supraîncărcare? → Suprasarcina este detectată și declanșată de dispozitivul de protecție din amonte. Cutia de filială este responsabilă doar de conducere și nu participă la judecată.

Ce se întâmplă cu curentul de scurgere? → Protecția împotriva scurgerilor este implementată în cutia de distribuție cu borne; caseta de ramificație nu are această funcție.

Avantaje tehnice

Cutiile de ramificație pentru cabluri au avantaje tehnice semnificative față de puțurile de cablu tradiționale și pot fi folosite ca înlocuitori.

Principalele scenarii de aplicare

Comunități urbane rezidențiale: Cablul principal de la transformatorul principal intră în cutia de ramificație a cablurilor de joasă tensiune și apoi distribuie energie către fiecare clădire de unitate.

Sisteme de iluminat stradal municipal: În sistemele de iluminat stradal, o cutie de ramificație este de obicei plasată la intervale de-a lungul drumului pentru a furniza energie lumini stradale.

Întreprinderi industriale și miniere: Cutiile de ramificație de cablu pot servi ca puncte de distribuție secundare în afara clădirilor fabricii, distribuind puterea către diferite ateliere.

Modernizarea rețelei electrice din zona urbană veche: cutiile de sucursale rezolvă problema spațiului limitat, împiedicând instalarea dulapurilor mari de distribuție.

Măsuri de precauție pentru instalare și întreținere

1. Hidroizolație și umiditate: Partea inferioară a cutiei de ramificație a cablurilor de joasă tensiune trebuie etanșată cu material de conectare a cablurilor pentru a preveni ridicarea și condensarea umezelii din șanțul subteran al cablurilor, ceea ce ar putea provoca un scurtcircuit.

2. Împământare fiabilă: Deși cutia este izolată, stratul de ecranare metalic al cablurilor trebuie să fie conectat în mod fiabil la pământ printr-o bară de împământare dedicată.

3. Inspecție în infraroșu: Datorită nodurilor dense din cutia de distribuție, vă recomandăm să utilizați în mod regulat un termometru cu infraroșu pentru a verifica dacă îmbinările se supraîncălzi. Acest lucru este crucial pentru prevenirea incendiilor și este inevitabil.

Instrucțiuni detaliate de instalare vor fi furnizate odată cu comanda dumneavoastră. Documentația este completă, incluzând un manual de instalare, diagramă de cablare, lista de componente, ghid de întreținere și desene de cabinet (format DWG/PDF). Vă rugăm să ne contactați prompt dacă aveți întrebări.
