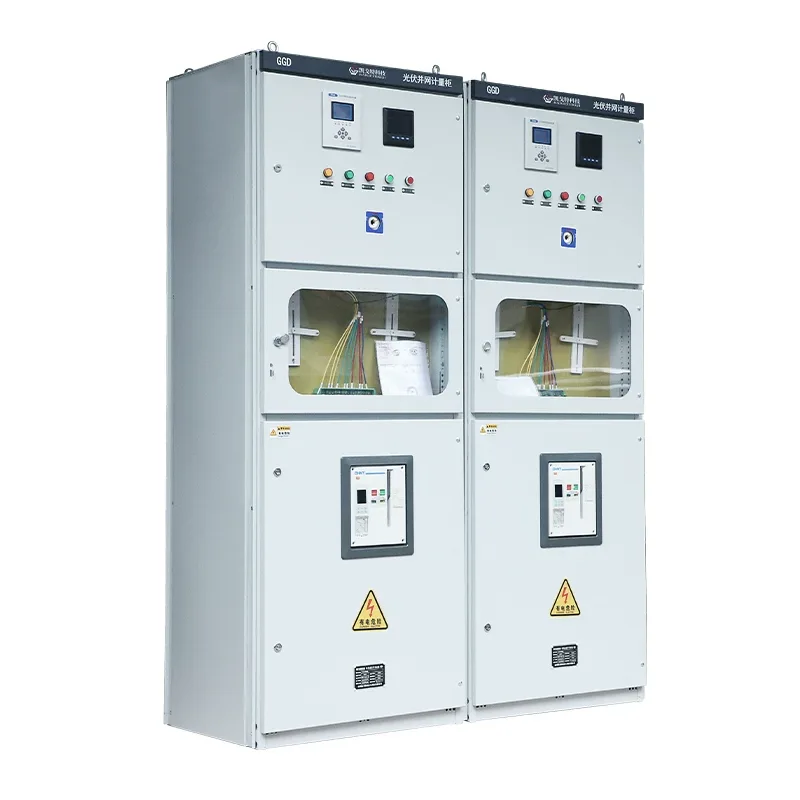

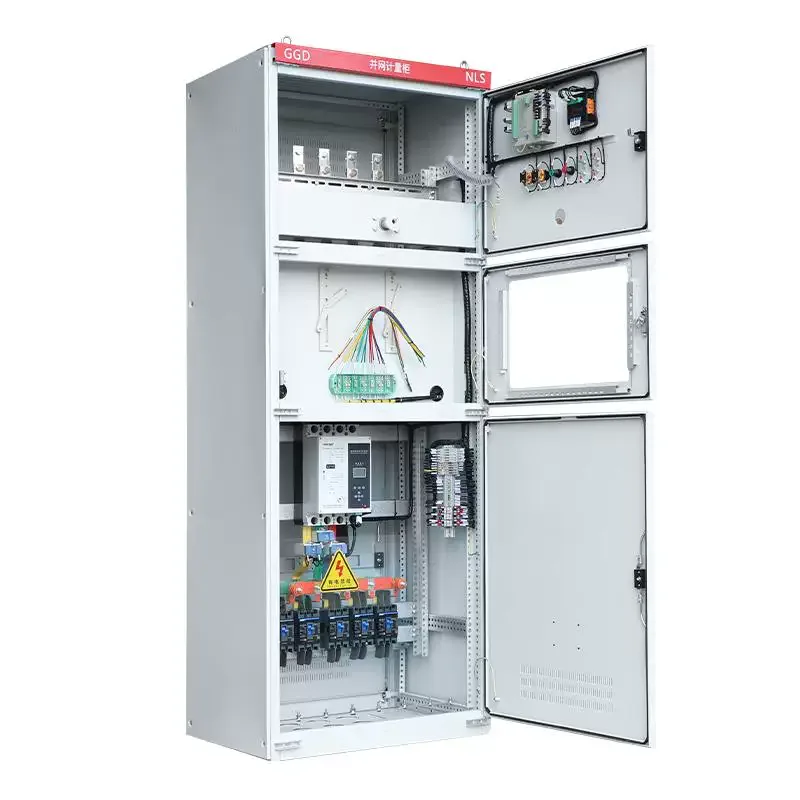

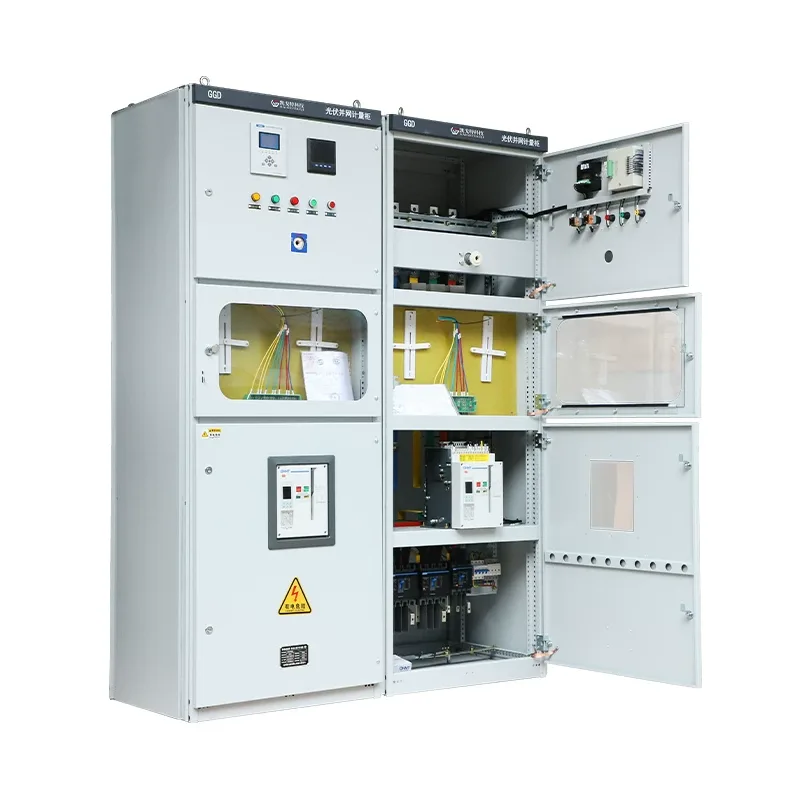

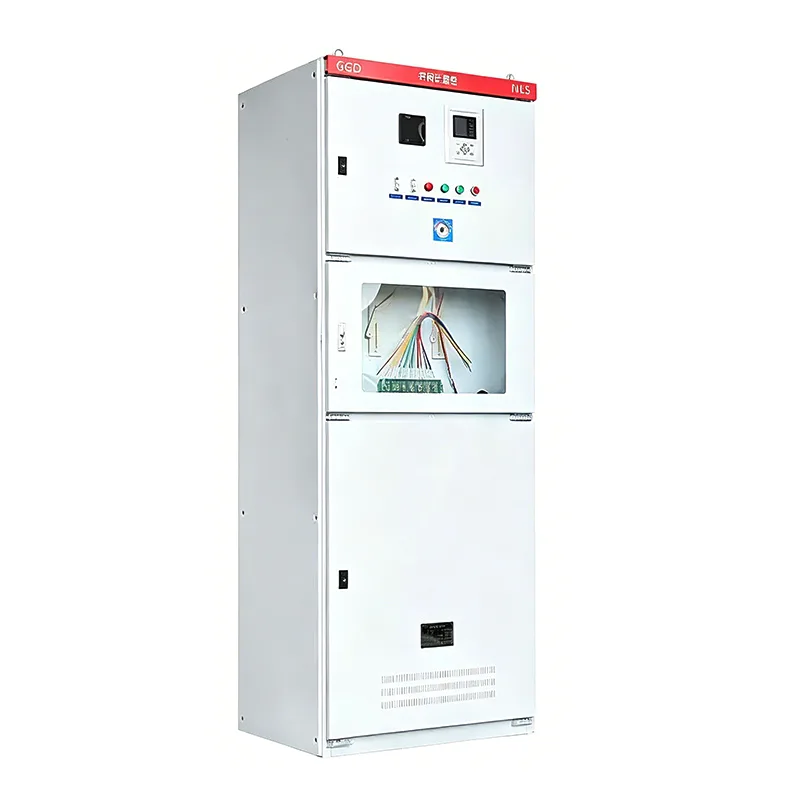

Cabinet fotovoltaic conectat la rețea

Dulapurile fotovoltaice conectate la rețea joacă un rol crucial în protecție, contorizare, izolare, anti-insulare și schimbul de date. Sunt proiectate și fabricate de producătorul profesionist Shangming. Oferim o garanție și vă vom furniza documentația și certificarea completă odată cu comanda dumneavoastră.

Care sunt funcțiile unui dulap fotovoltaic conectat la rețea?

Colectarea energiei: Dulapul PV conectat la rețea colectează puterea de ieșire de la unul sau mai multe invertoare șir.

Izolare de siguranță: Când rețeaua este în întreținere sau sistemul fotovoltaic funcționează defectuos, deconectează fizic sursa de alimentare prin întrerupătoare sau întrerupătoare, asigurând siguranța personalului și a echipamentului.

Funcții de protecție: Dulapul PV conectat la rețea are protecție împotriva supracurentului, supratensiunii, subtensiunii și anomaliilor de frecvență. Cel mai important, dispune de protecție anti-insulare, deconectând automat punctul de conectare la rețea atunci când rețeaua principală nu reușește să prevină transmiterea inversă a puterii și potențialul șoc electric pentru personalul de întreținere.

Contorizare și monitorizare: Echipamentul are încorporat un contor de energie electrică, de obicei un contor bidirecțional, care înregistrează atât energia electrică generată, cât și consumată.

Diferența dintre un dulap fotovoltaic conectat la rețea și o cutie de combinare fotovoltaică

Precauții de instalare

Când instalați un dulap fotovoltaic conectat la rețea, acesta trebuie instalat cât mai aproape de transformator sau dulapul principal de distribuție. Cablurile mai scurte au ca rezultat o cădere de tensiune mai mică. Dacă cablul este prea lung, tensiunea la punctul de conectare la rețea va crește în timpul generării de putere de vârf, declanșând protecția la supratensiune a invertorului și provocând declanșări frecvente.

Pentru cutiile exterioare conectate la rețea, instalarea în lumina directă a soarelui este strict interzisă. Temperaturile ridicate pot cauza declanșarea termică a întreruptorului, ceea ce duce la declanșarea falsă. Vă recomandăm să alegeți o locație pe peretele de nord al unei clădiri sau să instalați un parasolar.

Vă rugăm să vă asigurați că în fața dulapului este lăsat cel puțin 800 mm-1000 mm spațiu de operare pentru a vă asigura că operatorul poate roti rapid întrerupătorul în caz de urgență.

FAQ

Î: De ce întrerupătorul din dulapul conectat la rețea se declanșează în mod neașteptat în timpul producției de putere maximă la prânz?

A: Cauze de investigat:

Supratensiune în rețea: aceasta este cea mai frecventă cauză. Generarea de energie solară este cea mai puternică la prânz, iar dacă consumul de energie electrică din jur este scăzut, tensiunea la punctul de conectare la rețea va fi crescută. Când tensiunea depășește limita de protecție stabilită de dulapul conectat la rețea, dulapul se va declanșa automat.

Declanșarea temperaturii: disipare slabă a căldurii în dulapul conectat la rețea. Fluxul mare de curent la prânz face ca temperatura internă a dulapului să devină prea ridicată, ceea ce duce la funcționarea defectuoasă a protecției termice a întreruptorului.

Setare necorespunzătoare: curentul de reglare al întreruptorului este prea aproape de curentul maxim de ieșire al invertorului.

Soluții: Verificați înregistrările de tensiune. Dacă tensiunea rețelei este prea mare, contactați biroul de alimentare pentru a coborî robinetul transformatorului sau pentru a regla setările de protecție.

Î: Care sunt consecințele dacă protectorul de supratensiune din dulapul conectat la rețea este defect și nu este înlocuit?

R: Nu va afecta generarea de energie pe termen scurt, dar va pierde protecția împotriva trăsnetului. Centralele solare sunt amplasate în mare parte pe acoperișuri deschise, unde inducția fulgerelor este extrem de frecventă. În cazul unui fulger indus, tensiunea înaltă poate pătrunde direct în dulapul conectat la rețea și poate intra în invertor, provocând arderea componentelor în valoare de sute de mii de yuani.

Vă recomandăm ca dacă fereastra de stare SPD devine roșie, aceasta trebuie înlocuită imediat.

Î: Poate fi folosit un dulap obișnuit de distribuție de joasă tensiune pentru a înlocui dulapul dedicat conectat la rețea fotovoltaică?

R: Nu, nu poate fi înlocuit direct. Dulapurile obișnuite de distribuție nu dispun de contorizarea bidirecțională, logica de protecție anti-insulare și funcționalitatea de declanșare sub tensiune.

Biroul de alimentare se va concentra pe inspectarea acestor componente specifice fotovoltaice în timpul testării de acceptare. Dacă se face o înlocuire forțată, proiectul nu va fi acceptat.
