Cutie combinatoare fotovoltaice

Shangming este un producător de cutii de combinare fotovoltaice de înaltă calitate din China. Avem propria noastră fabrică cu peste 5 linii de producție, iar produsele cu specificații standard sunt ușor disponibile pentru cumpărare cu livrare rapidă. Personalizarea este, de asemenea, puterea noastră; vă rugăm să ne contactați pentru a discuta soluții și pentru a obține o ofertă gratuită.

De ce sunt necesare cutii combinate fotovoltaice?

Într-o centrală fotovoltaică la scară medie până la mare, există de obicei sute sau chiar mii de panouri solare. Dacă fiecare panou ar fi conectat direct la invertor, ar cauza multe probleme. În primul rând, cablajul ar fi dezordonat, crescând foarte mult dificultatea de construcție, iar consumul unei cantități mari de cablu DC ar crește semnificativ costurile.

Simultan, pierderile ar crește, iar transmiterea curenților mici pe distanțe lungi ar duce la căderi semnificative de tensiune. Mai târziu, întreținerea ar deveni, de asemenea, o problemă dificilă, deoarece ar fi dificil să localizați rapid șirurile defecte.

Aici intervin cutiile combinatoare, rezolvând aceste probleme. Ele acționează ca un nod de transport, convergând fluxurile mici într-o ieșire unificată.

Compoziția modulului

Funcții de bază

Colectare de curent: Cutia de combinare fotovoltaică scoate la ieșire centrală curentul DC de la mai multe module fotovoltaice, reducând numărul de cabluri DC și reducând complexitatea și costul sistemului.

Protecția sistemului: Cutia de combinare oferă protecție la supracurent, scurtcircuit, conexiune inversă și supratensiune pentru fiecare șir și ieșirea totală, prevenind escaladarea defecțiunilor.

Izolare de siguranță: Un întrerupător de curent continuu permite deconectarea rapidă în timpul întreținerii sau defecțiunilor, îmbunătățind siguranța operațională.

Monitorizarea funcționării: Dacă este selectat un model inteligent, este posibilă monitorizarea în timp real a curentului șirului, a tensiunii, a temperaturii și a stării de protecție la trăsnet, facilitând localizarea defecțiunilor și analiza performanței.

Tipuri principale

Diferitele tipuri de cutii combinatoare fotovoltaice (PV) variază în funcție de locația instalării, nivelul de tensiune și nivelul de inteligență în cadrul unui sistem, corespunzând diferitelor scenarii de aplicare.

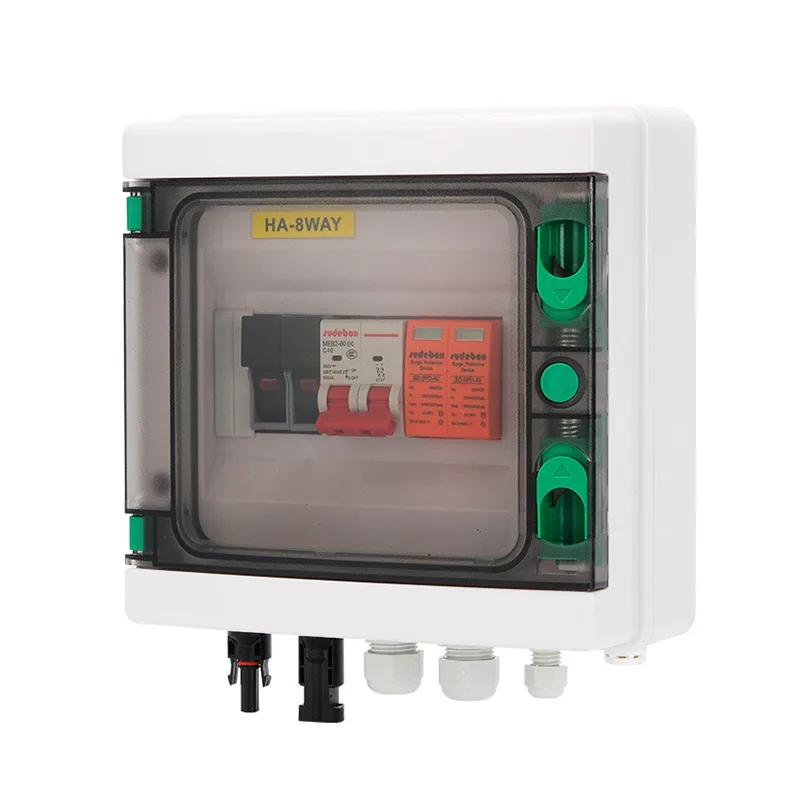

1. Cutie DC Combiner

Cel mai frecvent în centralele fotovoltaice, instalate între modulele fotovoltaice și invertorul DC.

Funcție: Combină puterea de curent continuu de la mai multe șiruri fotovoltaice și o trimite la un invertor centralizat.

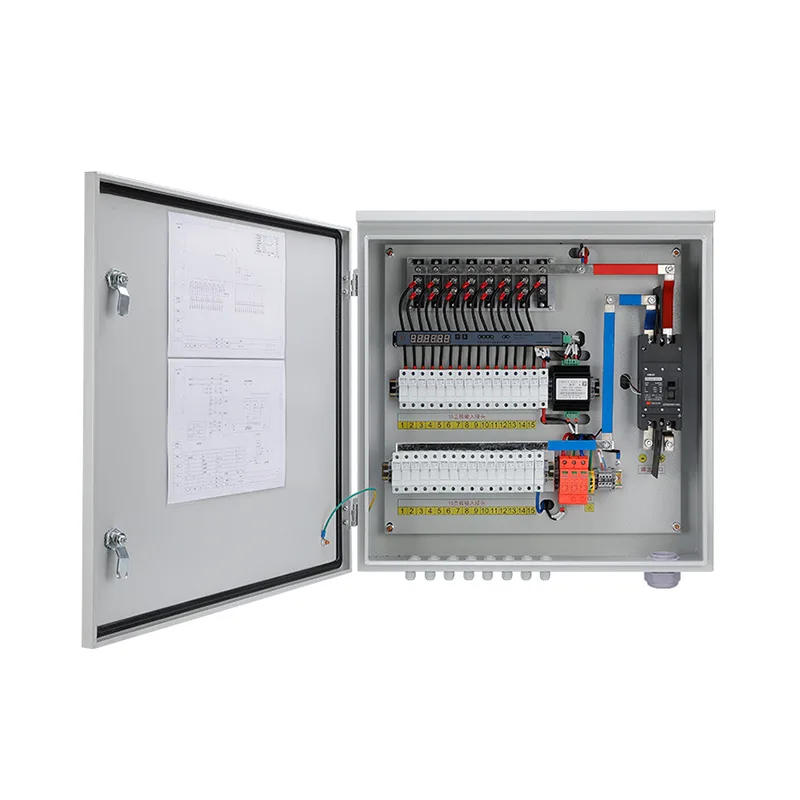

Configurație de bază: Include siguranțe DC, întrerupătoare DC și SPD.

Scenarii aplicabile: centrale electrice la scară largă montate la sol, sisteme fotovoltaice centralizate.

2. Cutia combinatorului AC

Folosit în principal în sistemele care utilizează invertoare șir. Este instalat între partea de ieșire AC a invertorului și transformatorul de creștere.

Funcție: Combină puterea de ieșire AC de la mai multe invertoare șir.

Configurație de bază: întrerupătoare de curent alternativ, dispozitive de protecție la supratensiune de curent alternativ, întrerupătoare; unele pot include și un contor de energie.

Scenarii aplicabile: PV comerciale și industriale pe acoperiș, centrale electrice montate la sol care utilizează invertoare distribuite.

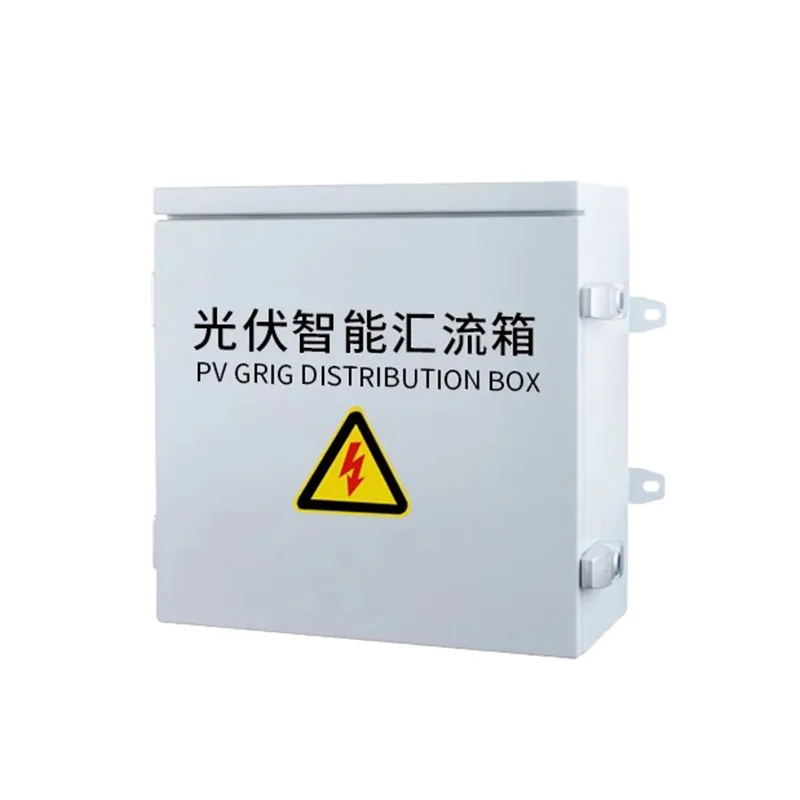

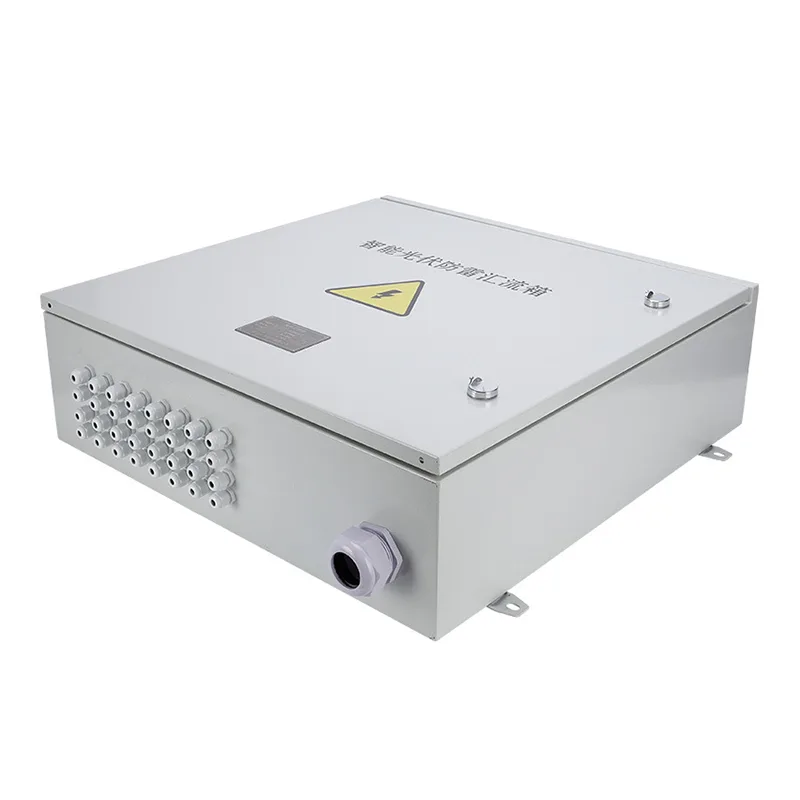

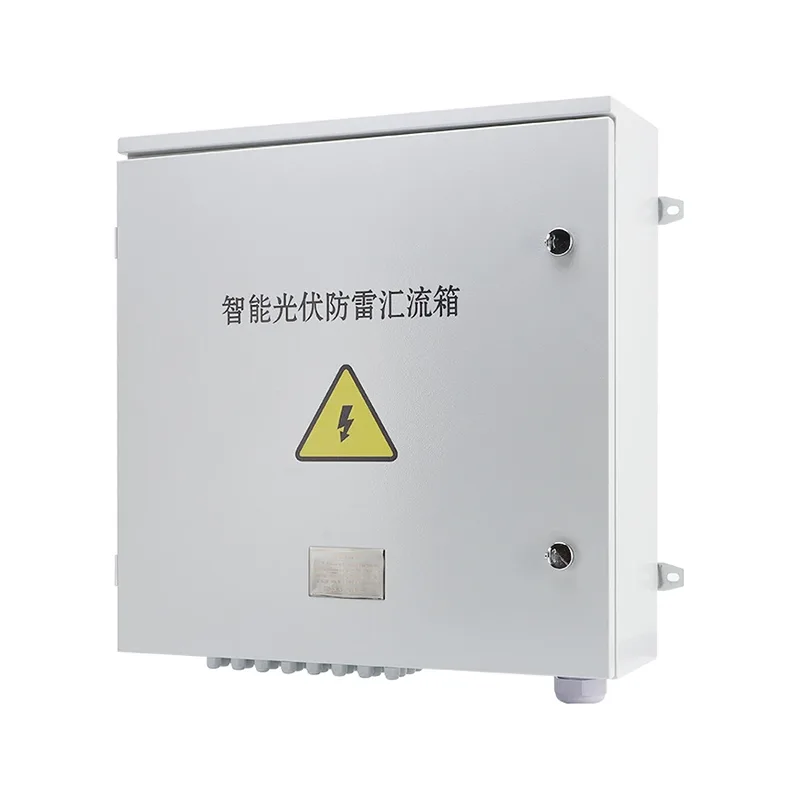

3. Cutie de combinare inteligentă

Acest tip de cutie adaugă un modul de monitorizare la cutia de combinare de bază și este în prezent alegerea principală pentru centralele electrice de dimensiuni medii și mari.

Funcții: Pe lângă combinarea curentului, poate monitoriza curentul fiecărei linii de intrare, tensiunea totală, temperatura internă și starea protectorului de supratensiune în timp real.

Avantaje tehnice: Prin încărcarea datelor, personalul de întreținere poate determina de la distanță ce panouri solare sunt umbrite sau deteriorate, permițând o întreținere precisă.

Garanție și service post-vânzare

Shangming Factory oferă asigurare a calității, în special o garanție de 1 an pentru produsele personalizate și o garanție de 2 ani pentru produsele standard. Garanția acoperă defecte ale materialului carcasei, defecțiuni ale componentelor (în condiții normale de utilizare) și probleme legate de procesul de fabricație. Daunele cauzate de instalarea necorespunzătoare, utilizarea necorespunzătoare, dezastrele naturale sau modificările neautorizate nu sunt acoperite.

În cazul problemelor post-vânzare, le vom trata conform următorului proces: Raportați problema (furnizați fotografii/video cu defecțiunea și numărul de comandă) → Echipa tehnică răspunde în 4 ore → Diagnosticare de la distanță (îndrumare gratuită privind reglarea parametrilor sau înlocuirea componentelor mici; piese de schimb gratuite în perioada de garanție) → Dacă problema nu poate fi rezolvată, un inginer va fi aranjat pentru returnarea/repararea produsului la fața locului. (costurile în perioada de garanție vor fi suportate de noi); în situații de urgență, produsele de înlocuire pot fi furnizate mai întâi pentru a minimiza pierderile clienților.
