De ce este importantă carcasa electrică montată pe perete cu o singură ușă în distribuția modernă de energie

Sistemele moderne de distribuție a energiei trebuie să accepte sarcini electrice în schimbare, echipamente de control din ce în ce mai distribuite și cerințe mai stricte pentru funcționare și întreținere în siguranță. Clădirile comerciale, facilitățile industriale, proiectele de infrastructură și liniile de producție automate depind de echipamente electrice care pot fi instalate, accesate și întreținute în structuri clar organizate. Pe măsură ce aceste sisteme evoluează, proiectarea carcasei rămâne o parte importantă a planificării infrastructurii electrice.

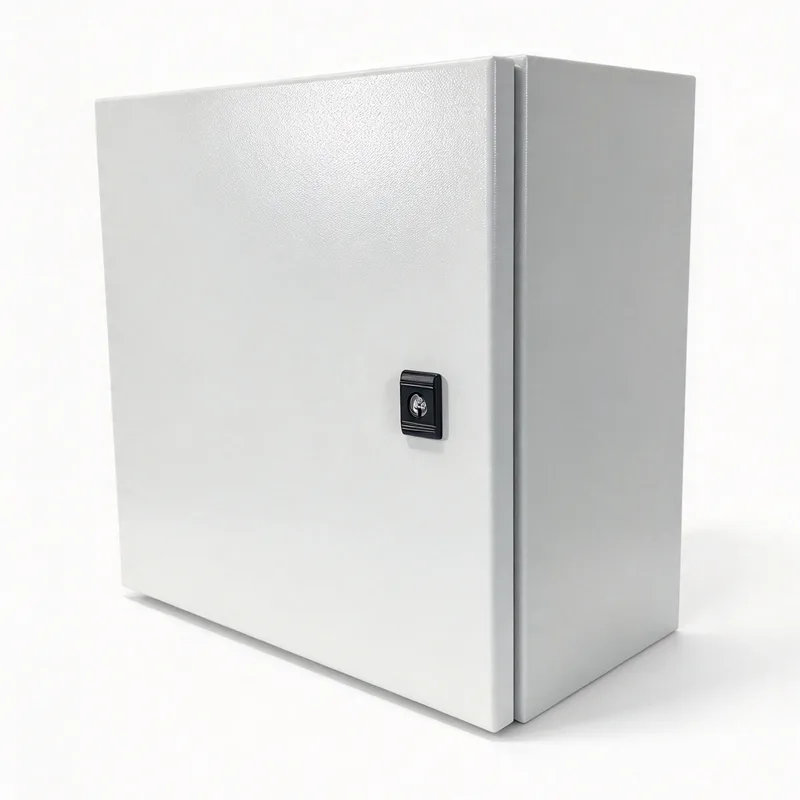

Deși carcasele electrice sunt adesea considerate secundare întrerupătoarelor, contactoarelor, blocurilor terminale și dispozitivelor de control, structura lor influențează direct aranjarea echipamentelor, accesul cablajelor, protecția mediului și procedurile de întreținere. TheCarcasă electrică montată pe perete cu o singură ușăeste un format de carcasă utilizat în cazul în care componentele electrice necesită o carcasă dedicată, fără cerințele de spațiu pe podea ale unui dulap mai mare.

Schimbarea cerințelor în distribuția modernă a energiei

Distribuția de energie nu se mai limitează la furnizarea de energie electrică de la un punct central de alimentare către circuitele din aval. Multe instalații încorporează acum plăci de distribuție locale, comenzi ale motoarelor, dispozitive de monitorizare, interfețe de comunicație și echipamente de automatizare. Aceste componente suportă funcții precum managementul sarcinii, monitorizarea echipamentelor, controlul luminii și funcționarea liniei de producție.

Această dezvoltare creează provocări practice pentru proiectanții de sisteme electrice. Echipamentul trebuie să se încadreze în zonele de instalare disponibile, lăsând în același timp spațiu adecvat pentru rutarea cablurilor, disiparea căldurii, inspecție și întreținere. În instalațiile cu mai multe puncte de control electric, amplasarea fiecărei carcase poate influența lungimile cablurilor, complexitatea instalării și accesul în timpul întreținerii.

Prin urmare, alegerea carcasei face parte din proiectul de distribuție mai larg. Formatele montate pe perete pot găzdui aranjamente locale selectate de control și distribuție în cazul în care spațiul de perete este disponibil și echipamentul nu necesită un dulap mare pe podea. Adecvarea lor depinde de ansamblul electric, dimensiunile componentelor, mediul de instalare și cerințele de siguranță aplicabile.

Design montat pe perete și utilizarea spațiului

Spațiul de podea este o resursă valoroasă în fabrici, clădiri comerciale, încăperi de utilitate și zone de echipamente. Dulapurile mari de distribuție rămân necesare pentru multe aplicații, în special acolo unde densitatea mare a circuitelor sau echipamentele electrice substanțiale necesită un volum intern mai mare. Totuși, ansamblurile de control mai mici pot fi instalate mai aproape de echipamentul pe care îl servesc.

O carcasă montată pe perete poate menține componentele electrice selectate departe de podea și poate stabili un punct de instalare definit. Într-o instalație de producție, acest aranjament poate fi potrivit pentru comenzile mașinilor locale sau echipamente auxiliare de distribuție. Într-o clădire comercială, poate găzdui anumite comenzi de iluminat, circuite de service sau componente de automatizare a clădirii.

Numai economiile de spațiu nu determină cea mai bună aranjare de montare. Rezistența peretelui, hardware-ul de montare, greutatea echipamentului, locațiile de intrare a cablurilor, spațiul liber de deschidere a ușilor și accesul personalului calificat afectează planificarea instalării. Carcasa trebuie, de asemenea, poziționată astfel încât să nu obstrucționeze pasarele, rutele de urgență sau alte servicii de construcție.

Structura carcasei sprijină organizarea electrică

O instalație electrică bine planificată necesită spațiu mai mult decât suficient pentru a se potrivi componentelor sale. Întrerupătoarele, blocurile de borne, releele, sursele de alimentare și dispozitivele de control au nevoie de un aspect intern organizat, care să permită cablarea sigură și inspecție eficientă. Plasarea slabă a componentelor poate face conexiunile dificil de urmărit și poate crește timpul necesar pentru depanare.

O configurație cu o singură ușă oferă o deschidere principală de acces la interiorul carcasei. Acest aranjament poate simplifica accesul la componentele interne în instalațiile compacte, în special acolo unde configurația echipamentului este relativ simplă. Poziția balamalei, balansarea ușii, aranjamentele de blocare, dimensiunile plăcii de montare și adâncimea interioară utilizabilă influențează cât de eficient poate fi utilizat spațiul disponibil.

TheCarcasă electrică montată pe perete cu o singură ușăpoate servi drept carcasă fizică pentru ansambluri electrice selectate, dar capacitatea sa internă trebuie să corespundă echipamentului instalat. Proiectanții trebuie să ia în considerare raza de curbură a cablurilor, canalele de cablare, accesul la terminale, segregarea conductorilor, conexiunile de împământare și spațiul pentru întreținerea viitoare. Un exterior compact nu ar trebui să aibă ca rezultat un interior supraaglomerat.

Siguranța electrică depinde de instalarea completă

Siguranța electrică este determinată de coordonarea componentelor, dispozitivelor de protecție, construcției carcasei, metodelor de instalare și procedurilor de operare. O carcasă ajută la separarea echipamentelor electrice de mediul înconjurător și poate reduce expunerea la contact accidental atunci când este proiectată și instalată corespunzător. Cu toate acestea, carcasa în sine nu oferă o protecție completă împotriva oricărui pericol electric sau de mediu.

Protecția împotriva pătrunderii prafului și apei este deosebit de relevantă atunci când echipamentele electrice funcționează în ateliere, săli de fabrică, coridoare de service sau locații exterioare. Nivelul necesar de protecție la pătrundere depinde de condițiile de instalare și de nivelul de expunere. Garniturile ușilor, presetupele, deschiderile de intrare, elementele de fixare și manopera de asamblare pot afecta protecția obținută prin instalarea finalizată.

Aranjamentele de împământare și de legare trebuie să fie, de asemenea, adecvate pentru construcția carcasei și cerințele electrice aplicabile. Carcasele metalice pot necesita lipire de protecție pentru a menține continuitatea electrică, în timp ce alte materiale de construcție au considerații de proiectare diferite. Protecția la supracurent, dimensionarea conductorilor, izolația, distanța de lucru și izolarea în siguranță rămân părți esențiale ale întregului sistem.

Managementul termic în ansambluri de distribuție compacte

Pe măsură ce sistemele electrice devin mai compacte, gestionarea căldurii devine un aspect din ce în ce mai important pentru proiectare. Dispozitivele de protecție a circuitelor, componentele de comutare, transformatoarele, sursele de alimentare și alte echipamente pot genera căldură în timpul funcționării. Atunci când mai multe dispozitive funcționează într-un volum restrâns al carcasei, căldura acumulată poate crește temperatura internă.

Temperatura excesivă poate afecta performanța componentelor, durata de funcționare și stabilitatea echipamentelor electronice sensibile. Prin urmare, planificarea termică ar trebui să ia în considerare sarcina electrică așteptată, pierderile componentelor, temperatura ambiantă, dimensiunile carcasei, poziția de montare și căile disponibile de disipare a căldurii.

Orificiile de ventilație pot ajuta la gestionarea căldurii în medii adecvate, dar pot afecta și protecția împotriva prafului și umidității. Acolo unde trebuie menținută protecția mediului, pot fi necesare abordări alternative de management termic. Designul adecvat depinde de componentele instalate și de condițiile de operare, mai degrabă decât de formatul carcasei.

Acces la întreținere și eficiență operațională pe termen lung

Cerințele de întreținere influențează adesea selecția carcasei la fel de mult ca și costul inițial de instalare sau amprenta la sol. Tehnicienii electricieni trebuie să identifice circuitele, să inspecteze conexiunile, să înlocuiască componente și să investigheze defecțiunile fără obstacole inutile. Un aspect accesibil al carcasei poate sprijini aceste sarcini și poate reduce timpul petrecut pentru localizarea dispozitivelor individuale.

Etichetele clare, programele de circuit actualizate, diagramele de cablare și identificarea consecventă a terminalelor sunt importante pentru instalațiile de orice dimensiune. Aceste practici devin deosebit de valoroase în instalațiile în care sistemele electrice sunt întreținute de diferite echipe sau modificate pe parcursul mai multor ani. Cablajul intern organizat îi ajută pe tehnicieni să înțeleagă relația dintre consumabilele primite, dispozitivele de protecție, circuitele de control și echipamentele conectate.

TheCarcasă electrică montată pe perete cu o singură ușăpoate sprijini accesul de rutină acolo unde poziția și aranjamentul intern permit deschiderea completă a ușii și accesul în siguranță la echipamentul instalat. Planificarea întreținerii trebuie să includă suficient spațiu liber de lucru, proceduri de izolare adecvate și un aspect care să permită inspecția fără a perturba cablajul care nu are legătură.

Standarde și verificare în distribuția de joasă tensiune

Ansamblurile de distribuție de joasă tensiune sunt supuse cerințelor tehnice și de siguranță care variază în funcție de utilizarea, configurația și locația de instalare. Seria IEC 61439 se adresează ansamblurilor de aparate de comutare și de control de joasă tensiune, inclusiv cerințe legate de construcție, caracteristici tehnice și verificare. IEC 61439-1 oferă reguli generale, în timp ce alte părți se referă la tipuri și aplicații specifice de ansamblu.

O carcasă goală și un ansamblu electric complet nu sunt echivalente din perspectiva conformității. Conformitatea depinde de categoria relevantă de produs, de componentele instalate, de proiectarea ansamblului și de procedurile de verificare aplicabile. Nu se presupune că o carcasă stabilește conformitatea pentru întregul sistem de distribuție doar pentru că găzduiește echipamente electrice.

Documentația de proiectare, evaluările componentelor, considerațiile privind creșterea temperaturii, măsurile de protecție și instrucțiunile de instalare contribuie la realizarea unui ansamblu corect proiectat. Codurile electrice locale și specificațiile de proiect pot introduce cerințe suplimentare, în special în instalațiile industriale, clădirile publice și infrastructura specializată.

Rolul continuu al dulapurilor montate pe perete

Distribuția modernă de energie combină echipamente de alimentare centralizată cu ansambluri mai mici poziționate în apropierea sarcinilor și sistemelor pe care le deservesc. Acest aranjament poate îmbunătăți organizarea controalelor locale și a circuitelor suport, cu condiția ca fiecare instalație să fie proiectată în funcție de cerințele sale electrice și de mediul de funcționare.

TheCarcasă electrică montată pe perete cu o singură ușărămâne relevantă acolo unde o carcasă compactă și accesibilă este adecvată pentru echipamentul vizat. Rolul său este mai degrabă practic decât tehnologic: oferă o structură fizică pentru organizarea și protejarea componentelor electrice selectate într-o arhitectură de distribuție mai mare.

Pe măsură ce infrastructura electrică continuă să se dezvolte, selecția carcasei va rămâne legată de câteva priorități fundamentale de inginerie: utilizarea eficientă a spațiului, acces sigur, protecție adecvată a mediului, performanță termică, organizare clară a cablajului și mentenanță. Acești factori ajută la determinarea dacă un format de carcasă se potrivește unei anumite instalații și cât de eficient poate fi operat sistemul electric finalizat pe durata de viață a acestuia.
