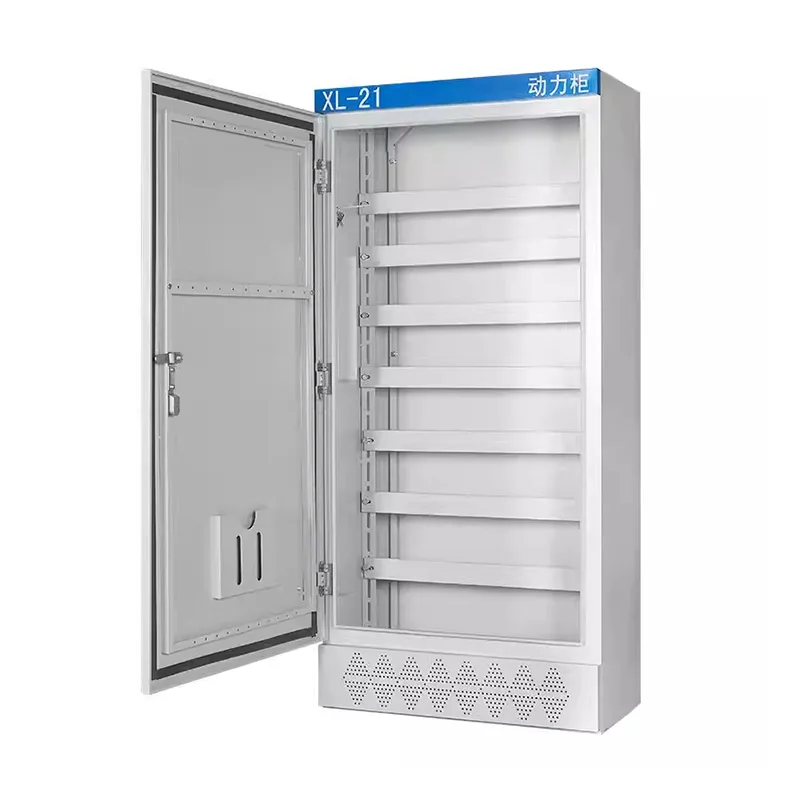

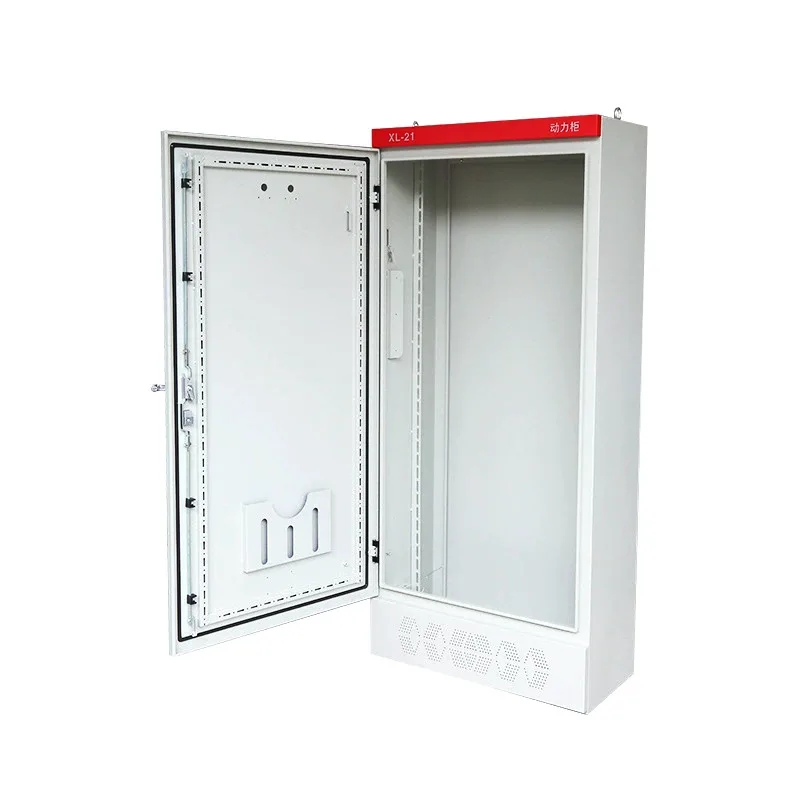

XL-21 Cabinet de distribuție a energiei de joasă tensiune

Cabinetul de distribuție a energiei de joasă tensiune XL-21 este furnizat de Shangming, un producător chinez. Avem capacități complete de producție cu o capacitate de producție lunară de peste 3.000 de unități. Suportăm desene personalizate, achiziția de componente și testarea din fabrică. Sunteți binevenit să ne contactați în orice moment pentru a începe dezvoltarea unei soluții.

Structura produsului

Dulapul de distribuție a energiei de joasă tensiune XL-21 are un design structural complet închis, fix și compartimentat vertical, dând prioritate simplității, fiabilității și ușurinței întreținerii.

1. Exteriorul cabinetului

Dulapul XL-21 este construit din tablă de oțel laminată la rece, îndoită și sudată, oferind suficientă rigiditate pentru a susține întrerupătoare și bare colectoare grele. Ușa de protecție este un design cu o singură deschidere, cu un unghi de deschidere mai mare de 110°. Benzile de etanșare din poliuretan sunt montate în jurul marginilor ușii pentru a spori performanța împotriva prafului.

Laturile interioare prezinta profile verticale cu perforatii, facilitand reglarea grinzilor si placilor de montaj in functie de dimensiunile componentelor.

2. Aspect intern

Deși XL-21 este un spațiu unic, integrat, este împărțit în mai multe zone funcționale:

Zona superioară a barelor colectoare: bara principală de intrare este situată în partea de sus a dulapului, asigurată cu izolatori și susține prelungirea orizontală sau verticală a barelor de cupru.

Zona centrală a componentelor: Aceasta este zona centrală, utilizată pentru a instala întrerupătoare, întrerupătoare, contactoare, relee termice etc.

Zona de cablare inferioară: în partea de jos este prevăzut un spațiu amplu pentru intrarea cablurilor și sunt incluse bare colectoare neutre și de masă dedicate.

3. Design inferioară și de intrare/ieșire a cablului

Partea inferioară a dulapului de distribuție are un panou mare, detașabil, care poate fi personalizat cu deschideri în funcție de numărul de cabluri și poate fi utilizat cu mantale de cablu.

O bază de oțel cu canale înalte de 50-100 mm poate fi montată pentru a crește înălțimea dulapului față de sol, oferind protecție împotriva umezelii și facilitând manipularea stivuitorului.

Avantajele produsului

1. Aplicație largă

Cabinetul de distribuție a energiei de joasă tensiune XL-21 are o structură clasică de dulap de distribuție a energiei de joasă tensiune. Tehnologia sa matură și standardizarea ridicată au făcut-o să fie utilizată pe scară largă în fabrici, proiecte de construcții și proiecte municipale, fiabilitatea sa dovedită pe o perioadă lungă de timp.

2. Potrivit pentru distribuirea sarcinii de putere

În calitate de producător profesionist, Shangming proiectează sisteme de alimentare pentru motoare, pompe, ventilatoare și alte echipamente de alimentare. Produsele au o capacitate excelentă de transport de curent, pot funcționa continuu și îndeplinesc cerințele aplicațiilor cu sarcini mari.

3. Robust și durabil

Sunt disponibile mai multe materiale, inclusiv oțel carbon, oțel galvanizat și oțel inoxidabil. Indiferent de materialul folosit, designul structural al dulapului asigură suficientă rezistență și rezistență la impact, făcându-l potrivit pentru utilizare pe termen lung în medii industriale.

4. Întreținere convenabilă

Componentele electrice interne ale dulapului de alimentare sunt aranjate sistematic cu circuite clare. Dispune de o singură ușă din dreapta, cu mânerul de comandă al comutatorului cuțitului situat pe coloana din dreapta sus, în partea din față a dulapului. Instrumentele de măsurare și sursele de alimentare cu semnal sunt montate pe ușă, oferind o expunere completă atunci când ușa este deschisă pentru o inspecție și întreținere ușoară.

5. Compatibilitate puternică

Dulapul nostru de distribuție de joasă tensiune XL-21 poate fi configurat în mod flexibil cu componente electrice principale, cum ar fi întrerupătoare, contactoare și relee termice, adaptându-se la diferite scheme de control și protecție pentru a răspunde nevoilor diferitelor proiecte.

6. Avantaj de cost

În comparație cu structurile complexe, cum ar fi dulapurile cu sertare, dulapul de distribuție XL-21 are o structură simplă și costuri de producție controlabile, făcându-l ideal pentru proiecte cu cerințe ridicate de rentabilitate și stabilitate.

Care sunt cerințele de mediu de instalare pentru dulapul de distribuție XL-21?

Acest cabinet de distribuție a energiei de joasă tensiune XL-21 este utilizat în principal în sistemele de alimentare trifazate cu trei fire și trifazate cu patru fire cu o frecvență AC de 50Hz și o tensiune sub 500V pentru distribuția de energie și iluminare. Înainte de a începe proiectul sau instalarea efectivă, puteți determina mediul de instalare. În calitate de producător, oferim următoarele sugestii:

1. Temperatura ambiantă

Temperatura normală de funcționare: de la -5℃ la +40℃;

Temperatura medie peste 24 de ore: nu depășește +35℃;

Temperatura de depozitare și transport: -25℃ până la +55℃ (pe termen scurt);

Notă: Dacă este instalat într-un mediu cu temperatură ridicată, este necesară o ventilație îmbunătățită sau un proiect de reducere a puterii.

2. Altitudinea

Altitudinea de instalare trebuie să fie mai mică sau egală cu 2000 de metri.

Peste 2000 de metri, este necesară reducerea gradului în conformitate cu standardele.

3. Umiditatea relativă

La o temperatură ambientală de instalare de +40℃, umiditatea relativă trebuie să fie ≤ 50%.

Umiditatea mai mare este permisă la temperaturi mai scăzute.

4. Locația de instalare

Dulapul de alimentare XL-21 este doar pentru instalare în interior.

Este interzisă instalarea în: zone exterioare neumbrite, locuri periculoase cu gaze sau praf explozive, medii foarte corozive sau zone cu praf puternic sau praf conductiv.

5. Condiții mecanice și de vibrații

Mediul de instalare trebuie să fie lipsit de vibrații sau impact puternic. Frecvența vibrațiilor ≤ 10 Hz, accelerația ≤ 0,5g. Fundația de instalare trebuie să fie stabilă, evitând împărțirea aceleiași platforme cu motoare mari sau echipamente de ștanțare.

După instalare, dulapul trebuie menținut practic vertical, cu o înclinare verticală ≤ 5°, altfel va afecta durata de viață a mecanismului de acționare.

6. Spațiul de ventilație și disipare a căldurii

Accesul pentru întreținere ar trebui să fie asigurat în partea din față și din spate a dulapului. Suprafața frontală de operare ar trebui să fie ≥ 0,8 m, se recomandă 1,0 m. Dacă este necesară întreținerea în spate, este necesară ≥ 0,8 m. Partea superioară a dulapului trebuie să fie la cel puțin 0,5 m de tavan. Când mai multe dulapuri sunt aranjate unul lângă altul, nu este nevoie de spațiu între ele; pot fi asamblate direct. Cu toate acestea, spațiul de ventilație trebuie lăsat la ambele capete ale întregului rând.

7. Cerințe de prevenire și siguranță a incendiilor

Zona de instalare ar trebui să fie o structură neinflamabilă. Materialele inflamabile și explozive nu trebuie depozitate la mai puțin de 1 metru de locul de instalare.

Terenul trebuie să fie plat și uscat. Se recomandă construirea unei fundații de beton la 100–200 mm deasupra solului pentru a preveni pătrunderea apei.

8. Mediu electromagnetic

Locul de instalare trebuie să fie departe de convertizoarele de frecvență de mare putere și echipamentele de înaltă frecvență pentru a preveni interferențele cu circuitele de control secundare. Dacă există interferențe electromagnetice puternice, se recomandă să folosiți cabluri ecranate pentru liniile de comandă și să le puneți într-un suport de cablu separat.
