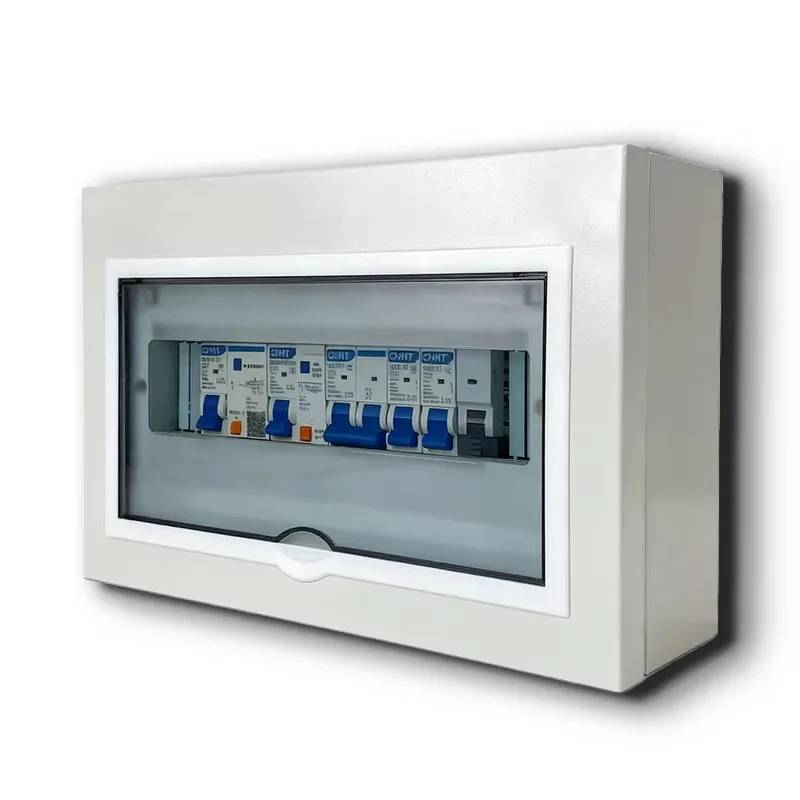

Carcasă compactă pentru cutie de distribuție multi-circuite

Shangming este un producător profesionist de carcase compacte pentru cutii de distribuție cu mai multe circuite, care oferă vânzări directe din fabrică și oferă soluții personalizate și servicii post-vânzare cuprinzătoare. Acest produs este potrivit pentru medii cu spațiu de instalare limitat, având o dimensiune compactă și un aspect al circuitelor interne de înaltă densitate, permițând distribuția sigură a energiei cu mai multe circuite în zone restrânse și eliminând nevoia de mai multe cutii externe cu un singur circuit.

Avantajele de bază

Dacă doriți o distribuție de energie miniaturizată, modulară și inteligentă pentru proiectul dvs., cutiile de distribuție compacte cu mai multe circuite sunt mai potrivite decât cutiile tradiționale cu un singur circuit sau dulapurile mari de distribuție.

1. Economie de spațiu

Cutiile de distribuție compacte au un design subțire, cu o adâncime standard de numai 70–100 mm, care se încadrează cu ușurință în pereții despărțitori ușoare, panouri din spate de mobilier, carcase pentru echipamente sau puțuri electrice înguste, ocupând spațiu minim.

În spații restrânse, densitatea mare a circuitelor, care integrează 8-24 întreruptoare miniaturale, economisește peste 60% din spațiul de instalare în comparație cu distribuirea mai multor cutii cu un singur circuit.

Dacă este necesar, putem personaliza configurațiile care acceptă extinderea paralelă, permițând combinații orizontale pentru a forma unități de distribuție cu capacitate mai mare.

2. Siguranță

Carcasele cutiei de distribuție Shangming sunt realizate din metal de înaltă calitate, cu opțiuni pentru oțel galvanizat sau oțel inoxidabil 304, suprimând eficient răspândirea focului.

Fiecare circuit este echipat cu protecție independentă la suprasarcină și scurtcircuit, asigurând o izolare precisă a erorilor.

Acoperire largă a gradului de protecție IP:

Utilizare în interior: IP20–IP40, protejează împotriva contactului cu degetele și a obiectelor străine solide.

Utilizare în mediul exterior sau umed: carcasă metalică IP54, rezistentă la praf și la stropire, potrivită pentru băi, balcoane, cutii de echipamente în aer liber etc.

3. Instalare și întreținere ușoară

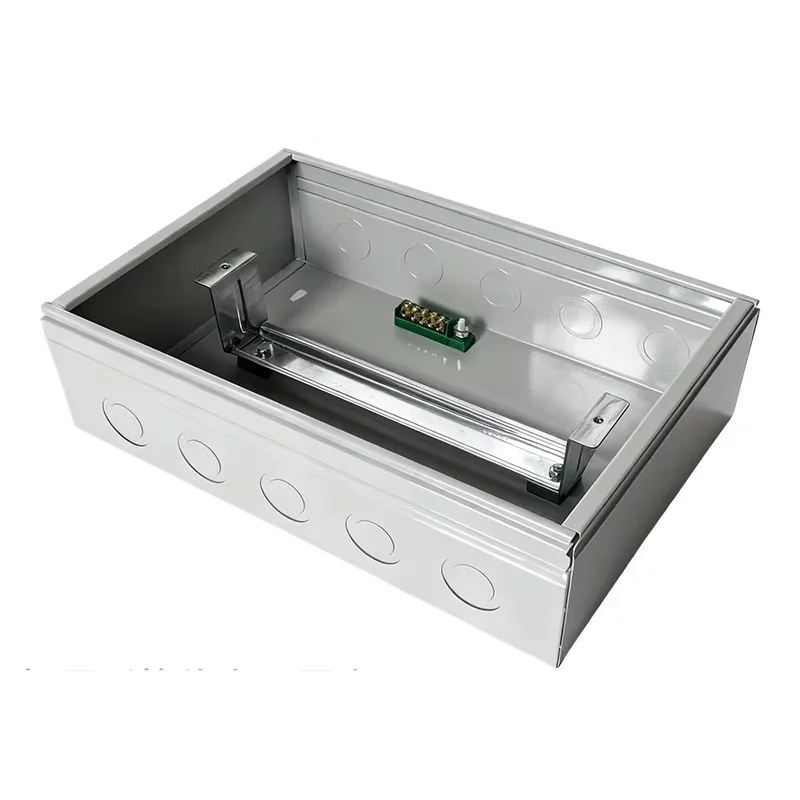

Carcasa compactă a cutiei de distribuție multi-circuite vine preinstalată cu șine DIN standardizate. Folosim intreruptoare de circuit de marca mainstream (Schneider Electric, ABB, etc.) pentru montare directa, eliminand nevoia de gaurire sau suruburi.

În partea de sus, de jos și din spate sunt prevăzute găuri decupabile de Φ20/25 mm pentru intrarea și ieșirea cablurilor multidirecționale, găzduind diferite căi de cablare.

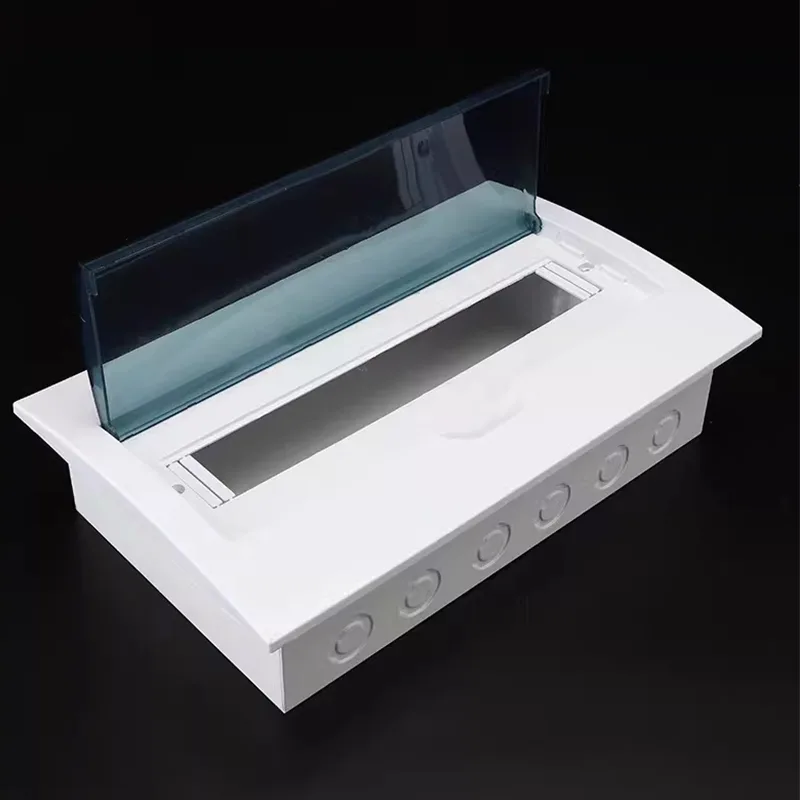

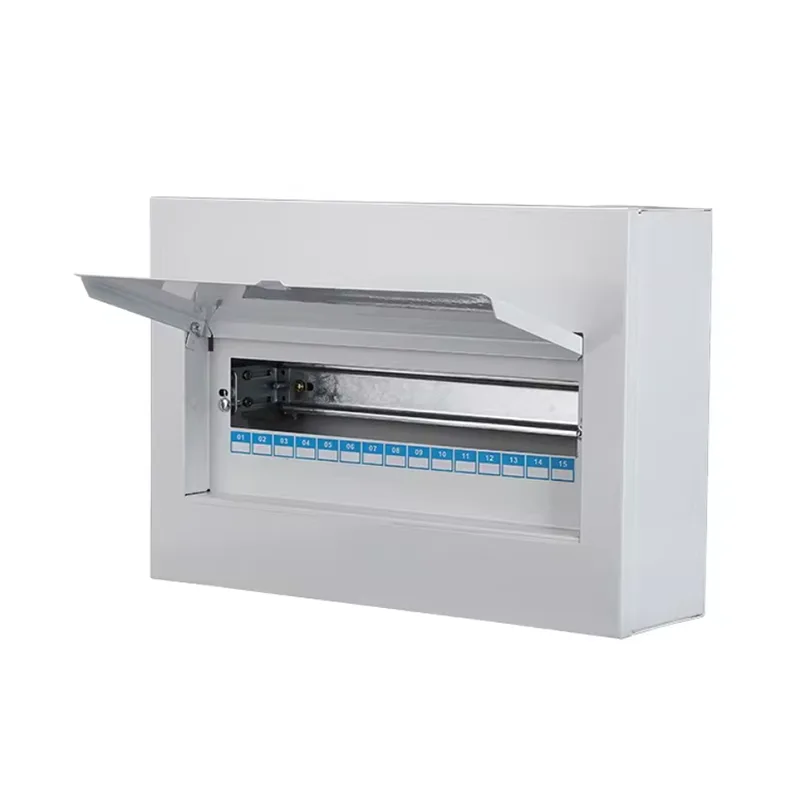

Ușa folosește un design cu snap-on sau cu balamale, permițând deschiderea cu o singură mână. Zonele de etichetare a circuitelor sunt prevăzute în interiorul ușii sau panoului, susținând adnotări tipărite sau scrise de mână.

4. Personalizare completă disponibilă

Materiale disponibile: Fier, tabla zincata, otel inoxidabil 201, otel inoxidabil 304.

Suport de dimensiuni non-standard: Oferim personalizare completă a lățimii, înălțimii și adâncimii pentru a se potrivi cu deschiderile speciale ale echipamentelor sau grosimile pereților clădirii.

Module funcționale: pot fi preinstalate cu dispozitive de protecție la supratensiune, contoare inteligente, module de telecomandă, prize USB etc.

Personalizarea aspectului: acceptă pulverizarea culorilor RAL, finisajul din oțel inoxidabil periat și imprimarea serigrafică a logo-ului, integrându-se în stilurile de design interior de ultimă generație.

Cum se determină numărul necesar de circuite?

Este posibil să întâlniți această întrebare în timpul procesului de selecție. Shangming oferă o metodă în trei etape pentru evaluarea inițială.

1. Împărțiți circuitele după zona funcțională

Aceasta este cea mai de bază metodă statistică. O configurație modernă standard recomandă de obicei separarea dispozitivelor de mare putere de circuitele electrice generale:

● Circuite de iluminat: Se recomandă cel puțin 1-2 circuite, controlate pe zonă pentru a evita un scurtcircuit într-o zonă care provoacă întuneric în toată casa.

● Prize generale: Alocați în funcție de numărul de camere, de obicei un circuit la fiecare 3-5 camere.

● Circuite dedicate de mare putere: Acest lucru este crucial. Aparatele de aer condiționat, încălzitoarele de apă, cuptoarele, mașinile de spălat vase, uscătoarele etc., cu o putere nominală ≥1,5kW, trebuie să ocupe fiecare un circuit independent.

● Bucătărie și Baie: Din cauza mediului umed și a aparatelor concentrate, se recomandă instalarea unui circuit de curent rezidual (RCD) separat.

2. Calculați lățimea modulului

Folosim „Way” sau „Module” pentru a măsura capacitatea.

1 modul = 18 mm (adică lățimea unui întrerupător MCB unipolar).

RCCB/RCBO: de obicei ocupă 2 module, adică 36 mm.

Comutator principal: ocupă de obicei 2-4 module.

Formula de calcul: Total de module necesare = (Număr de întrerupătoare unipolare x 1) + (Număr de întrerupătoare de circuit bipolar/de curent rezidual x 2) + (Comutator principal x 2/4)

3. 20% Principiul rezervării

Nu umpleți niciodată complet cutia de distribuție; a lăsa loc pentru extinderea viitoare este un standard al industriei. Deci, de ce lăsați loc?

Extindere viitoare: atunci când adăugați supraveghere, sisteme de casă inteligentă sau aparate noi în viitor, nu va trebui să înlocuiți întreaga cutie.

Spațiu de disipare a căldurii: Într-o cutie compactă cu mai multe circuite, spațiul rezervat ajută la convecția aerului, reducând riscul declanșării întreruptoarelor din cauza supraîncălzirii.

Recomandare: Dacă calculezi că ai nevoie de 10 circuite, alege o cutie cu 12 circuite; dacă calculezi că ai nevoie de 18 circuite, alege o cutie cu 24 de circuite.

Tabel de referință tipic pentru scenarii

Shangming Electric vă sprijină selecția precisă a modelului. Oferim:

Consultanță gratuită privind configurația circuitului: trimiteți-ne lista de echipamente și vă vom recomanda modele de carcase potrivite.

Combinații modulare multiple: Dimensiunile standard includ 12, 18, 24 și 36 de module; Personalizarea non-standard este, de asemenea, acceptată.

Opțiune șină DIN preinstalată + întrerupător de circuit: pre-asamblat conform planului dvs. de circuit, gata de utilizare la sosire.
